SMC齒輪齒條型氣缸MSQXB10A-M9B規格數據

產品簡介：

日本SMC MSQX 系列 速擺臺 齒輪齒條型

型號：MSQXB10A-M9B

●可速傳送工件(5s/90°)

●帶磁性開關(CDRQ2X系列：CDRQ2X)

尺寸 10 尺寸 10

通口的種類 - Rc1/8;M5

規格 - 標準品

磁性開關型號 M9B 無觸點磁性開關, 直接出線式, 帶指示燈, 2線式, 橫引出, 導線長0.5m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性：

氣缸通口尺寸 M5X0.8

精度 基本型

形式 氣壓式

允許動能 0.007 J

缸筒材質 鋁合金

齒輪材質 碳鋼

端蓋材質 鋁合金

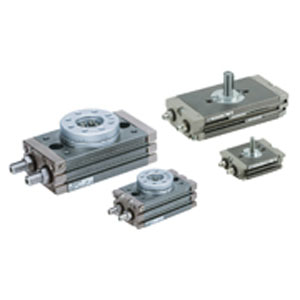

產品圖片：

輸出力 0.89 N

動作上穩定的擺動時間調整范圍 1～5 s/90°

內置磁環 內置磁環

安裝件 基本型

使用流體 空氣

緩沖形式 無緩沖

接管口位置 側面通口

可選項 帶調整螺釘

使用壓力 0.1 MPa

高使用壓力 1 MPa

角度調整范圍 0～190 °

大擺動角度 190 °

環境溫度 0～60℃

給油 不給油式
