SMC單桿雙作用氣缸CDM2L20-100Z使用范圍

產品簡介：

日本SMC CM2-Z 系列 氣缸/標準型 單桿雙作用

型號：CDM2L20-100Z

●桿端內螺紋標準化

●磁性開關可操作性提高，易于調整位置

●設有單耳環型、耳軸型用擺動底座

●設定了桿端安裝件、擺動底座安裝件的型號(節省分別訂購氣缸和安裝件的時間)

●帶磁性開關 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)

內置磁環 D 內置磁環

形式 - 氣壓式

安裝形式 L 軸向腳座型

缸徑 20 缸徑 20mm

通口螺紋的種類 - Rc

氣缸行程 100 氣缸行程 100mm

氣缸追記號 - 橡膠緩沖,桿端外螺紋,無防護套

雙行程標記 - 沒有雙行程標記

氣缸行程2 - 無氣缸行程2

氣缸追記號2 - 橡膠緩沖,桿端外螺紋,無防護套

擺動底座 - 無底座

桿端安裝件 - 無支件

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

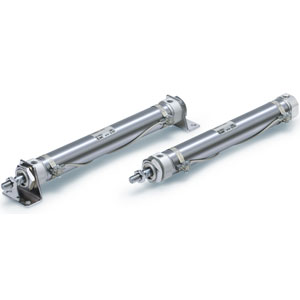

產品圖片：

其他特性：

配管口徑 1/8

動作方式 單桿雙作用

桿端螺紋的種類 M

桿端螺紋尺寸 M8X1.25

使用壓力 0.05 MPa

高使用壓力 1.0 MPa

耐壓力 1.5 MPa

環境溫度 -10℃～60℃

給油 不給油式

使用活塞速度 50～750 mm/s

桿側缸蓋材質 鋁合金

無桿側缸蓋材質 鋁合金

缸筒材質 不銹鋼

活塞桿材質 碳鋼

活塞材質 鋁合金

緩沖墊材質 樹脂

桿端螺母材質 碳鋼

活塞桿直徑 8 mm

0.2MPa理論推力IN 52.8 N

0.3MPa理論推力IN 79.2 N

0.4MPa理論推力IN 106 N

0.5MPa理論推力IN 132 N
