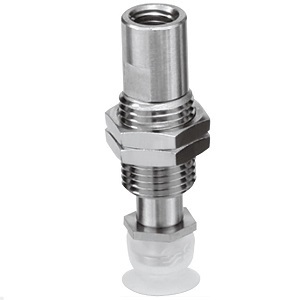

ZP3-T10UMNK6-B5日本SMC真空吸盤

ZP3 系列 真空吸盤 帶緩沖器 緊湊型 帶溝平型

●吸盤直徑 Φ1.5 - Φ16

●小型，節省空間，全長縮短

●Φ2快換接頭和倒鉤接頭可用

字段描述 字段取值 取值描述

真空引出方向 T 縱

吸盤直徑 10 Φ10mm

吸盤形狀 UM 帶溝平型

吸盤材質 N NBR

緩沖器規格 K 不可回轉

緩沖器行程 6 6mm

真空引出口 B5 M5X0.8 內螺紋

其他特性

系列 ZP3

連接器(鎖定環)材質 無

安裝

q安裝緩沖器時，請采用規定范圍內的緊固力矩值，進行

適當擰緊。

若緊固力矩過規定范圍，則可能會導致動作不良。

基本型ZP系列

型號 連接螺紋 緊固力矩［N?m］

ZP□（2~8）□（J/K）□-□-A8 M8×1 1.5~2.0

ZP□（10~32）□（J/K）□-□-A10 M10×1 2.5~3.5

ZP□（40/50）□（J/K）□-□-A14 M14×1 6.5~7.5

緊湊型ZP3系列

型號 連接螺紋 緊固力矩［N?m］

ZP3-□（015~035）□J□-□ M6×0.75 1.5~1.8

ZP3-□（015~035）□K□-□ M8×0.75 2.0~2.5

ZP3-□（04~16）□（J/JB/K）□-□

w真空引出口外螺紋連接器（帶墊圈密封），請采用規定范

圍內的緊固力矩值，進行適當擰緊。

基本型ZP系列

型號 連接螺紋 緊固力矩［N?m］

ZPT□□-A5 M5×0.8 1.3~1.7

ZPT□□-A6 M6×1 1.6~2.0

緊湊型ZP3系列

型號 連接螺紋 緊固力矩［N?m］

ZP3-T（015~035）□□-A3 M3×0.5 0.2~0.25

ZP3-T（04~16）□□-A5 M5×0.8 1.3~1.7

吸盤更換方法

q基本型ZP系列的吸盤更換方法

z將鎖緊環向上方拉動，直到拉動到連接器后，將舊吸盤向下

方拉動并將其卸下。

x 將鎖緊環向上方拉動的同時，將新吸盤插入至連接器。

c請確認吸盤是否牢固插入，然后將鎖緊環牢固安裝至吸盤的

3個凸部。

w基本型ZP頭可擺動系列的吸盤更換方法

吸盤直徑 ：?10～?32

z 將六角扳手從吸盤一側插入，擰松螺釘，從連接器上卸下舊

吸盤。

x將新吸盤插入至連接器，

確認有O形圈后，使用

六角扳手緊固螺釘
