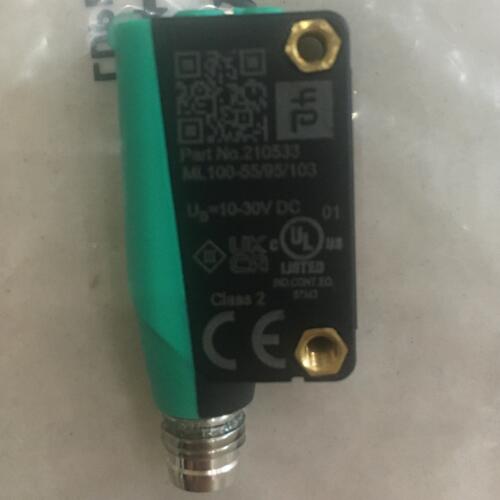

概述P+F反射板型傳感器ML100-6-IR/103/115

參數簡介:

開關類型 該傳感器的開關類型是可更改的。默認設置為： 亮?xí)r接通

信號輸出 1 路 PNP 輸出，短路保護，反極性保護，集電極開路

電壓降 ≤ 1,5 V DC

開關頻率 1000 Hz

響應時間 0,5 ms

有效檢測距離 0 ... 5 m

反射式光電傳感器的前端面與反光板的距離保持在規定的范圍內。 4、反射式光電傳感器必須安裝在沒有強光直接照射處，因強光中的紅外光將影響接收管的正常工作。

反射板的距離 0,01 ... 5 m

檢測范圍極限值 7 m

參考目標 H50 反射板

工作指示燈 綠色 LED：通電

功能指示燈 黃色 LED： 接收到光束時亮起 ; 穩定性控制不足時閃爍； 光束中斷時關閉

控制元件 靈敏度調節

控制元件 亮?xí)r接通/暗時接通轉換開關

光源 紅外發光二極管

光源類型 調制紅外光

偏振濾波片 無

光點直徑 大約 500 mm 相距 7 m

發散角 大約 4 °

光學端面 向前直射

發射器和接收器在殼體中對準，使得反射板型光電傳感器易于安裝。只需將反射板放在對側，然后使傳感器與其對準即可。帶偏振濾波功能的標準款將反射板式系統的安裝與探測性能結合在一起，即使是反光物體，也能在較遠的距離處被探測到。反射板型光電傳感器可以探測透明物體，是地探測透明物體的選擇。

不帶偏振濾波片的反射板型光電傳感器，塑料外殼，5 m 檢測范圍，紅外光，靈敏度可調，亮通/暗通，直流型，PNP 輸出，固定纜線, 方便用戶使用的光電傳感器系列，適合標準應用, 微型設計, 對環境光不敏感, 金屬加固型緊固孔, 使用紅外光的型號
