CKD電磁閥2303-8C喜開理日本基本參數

重量 g 90（無壓力表 ：65）

1 旋鈕 聚縮醛樹脂

2 罩蓋 聚酰胺樹脂

3 膜片組件 聚縮醛樹脂?丁腈橡膠?氯丁橡膠

4 閥導向組件 聚縮醛樹脂?黃銅?不銹鋼

5 O形圈 氟橡膠

6 閥 不銹鋼

7 O形圈 氟橡膠

8 彈簧 不銹鋼

9 閥體 聚酰胺樹脂

10 安裝螺母 聚縮醛樹脂

減壓閥

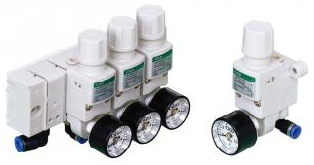

小型直動減壓閥

型號

RJB500?MNRJB500

無潤滑脂規格、緊湊、省空間型的小型直動減壓閥。

通過使用快插接頭，提高了操作性。適用于要求省空間、精度、無潤滑脂的半導體制造的后工序、IT領域、小物件裝配等。

模塊集成閥MNRJB500系列可實現RJB500、RB500系列的混合集成閥。

規格

項目 RJB500

使用流體 壓縮空氣

高使用壓力 MPa 1.0

耐壓 MPa 1.5

環境溫度?流體溫度 ℃ 5～60

設定壓力 MPa 0.02～0.5（0.01～0.2）（注1）

靈敏度 MPa 0.001｛鎖定靈敏度0.004｝（注2）

耗氣量 ?/min 1.5（注3）

配管口徑 IN-OUT 快插接頭 ：φ4?φ6

GAUGE Rc 1/8

11 泄氣栓 聚酰胺樹脂

12 內六角固定螺釘 不銹鋼

13 O形圈 丁腈橡膠

14 配管模塊組件 聚酰胺樹脂?鋼

15 閥體密封件 氫化丁腈橡膠

16 密封圈 丁腈橡膠

17 定位銷 不銹鋼

18 彈殼型接頭

19 壓力表插塊 聚酰胺樹脂

20 壓力表
