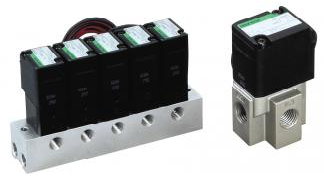

干燥空氣用電磁閥

干燥空氣用直動式2?3通電磁閥（專用閥）

型號

FGB?FGG?GFGB?GFGG

代替產品：FFB?FFG系列

適用于從大氣壓露點?60℃的干燥空氣至氮?dú)獾榷栊詺怏w的高耐久直動式電磁閥。采用薄型設計，可節省空間。

行業

特殊用途、搬送

通用規格

項目 FGB

使用流體 干燥空氣、惰性氣體

Pa（abs）〕

工作壓力差

MPa

0～1.4

（因型號不同而有別，請參照各機種規格的高工作壓力差）

耐壓力（水壓） MPa 2.1（僅FGB11?21為1.5）

流體溫度 ℃ －10～40（不得凍結）

環境溫度 ℃ －20～40

絕緣等級 等級130（B）

閥結構 直動式提升結構

閥座泄漏 cm3/min（ANR） 0.2以下

安裝方式 自由

防護等級 相當于IP65（注1）

型號表示例〉

FGB21-6-1-12CRAB-1

機種名稱 ：FGB

系列尺寸 ：22mm

動作方式 ：NC（通電時開）型

配管口徑 ：Rc 1 / 8

通徑 ：φ1.5

閥體?密封件材質組合

閥體-鋁、密封件-NBR

線圈選擇項 ：直接引線帶全波整流器

手動裝置 ：手動鎖定式

其他選擇項 ：帶安裝板

電壓 ：AC100V50/60Hz
