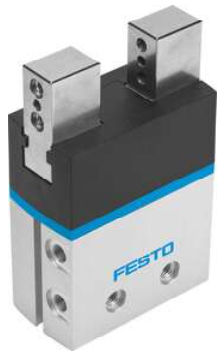

費斯托德國平行抓手DHPS-35-A

平行抓手 DHPS

橢圓形活塞在許多應用場合中為標準氣爪提供了大的抓取力。

占地空間小，而抓取力大

大重復精度

可作為雙作用和單作用抓手使用

單作用型或帶抓取力支持，常開 (NO) 或常閉 (NC)

適用于外部和內部抓取

驅動器上多種多樣的適應方式

平行抓手

DHPS-35-A

GTIN: 4052568229252

1254052

規格 35

每個爪手夾爪的行程 12.5 mm

大替換精度 ≤0.2 mm

擺動爪手夾爪的大間隙 ax、ay <0.5 deg

大爪手夾爪間隙 Sz <0.02 mm

旋轉對稱 ≤0.2 mm

重復精度，爪手 <0.02 mm

爪手夾爪的數量 2

驅動系統 氣動

安裝位置 可選

工作模式 雙作用

爪手功能 平行

爪手力備份 無

結構特點 手柄

制先導工作運動順序

導軌 滑動軸承導軌

位置檢測 通過接近開關

符號 00991894

總抓取力，打開，6 bar 970 N

總爪手力，關閉，6 bar 910 N

工作壓力 2 bar ... 8 bar

爪手的大工作頻率 2 Hz

6 bar 時的短打開時間 95 ms

6 bar 時的短關閉時間 123 ms

每個外部爪手夾爪的大質量 450 g

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B2-L

適用于鋰離子電池 不使用銅含量過 5% 的金屬。例外情況：印刷電路板、電纜、電插

頭連接器和線圈

環境溫度 5 °C ... 60 °C

每個爪手夾爪的抓取力，打開，6 bar 483 N

爪手夾爪的抓取力，關閉，6 bar 450 N

轉動慣量 12.7 kgcm2

爪手夾爪上的大力 Fz，靜態 450 N

爪手的大扭矩 Mx，靜態 50 Nm

抓手大扭矩 My，靜態 50 Nm

抓手大扭矩 Mz，靜態 50 Nm

導向部件的潤滑間隔 10 MioCyc

產品重量 1285 g

安裝方式 要么：

通過內螺紋和定位套

通過通孔和定位套

氣動接口 G1/8

端蓋材料 PA

外殼材料 硬質陽極氧化精制鋁合金

爪手夾爪材料 高合金不銹鋼

費斯托德國平行抓手DHPS-35-A
