ADN-50-150-A-P-A氣缸FESTO費斯托德國

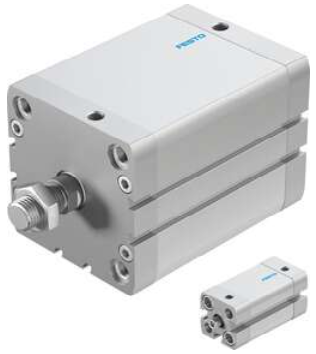

緊湊型氣缸

ADN-50- -

536309

ADN-50-150-A-P-A

ISO 21287

與符合 ISO 15552 的同類標準氣缸相比，占用空間高減少 50%

帶內螺紋或外螺紋的活塞桿

行程 1 mm ... 400 mm

活塞直徑 50 mm

緩沖 兩端帶彈性緩沖環/墊

自調節氣動終端位置緩沖

安裝位置 可選

符合標準 ISO 21287

結構特點 缸徑

活塞桿

缸筒型材

位置檢測 通過接近開關

不使用以銅、鋅或鎳為主要成分的金屬。例外情況：鋼鐵所含的鎳、

化學鍍鎳的表面、印刷電路板、電纜、電插頭連接器和線圈。

提高運行性能

活塞桿加長外螺紋

活塞桿上的定制螺紋

加長活塞桿

抗扭轉

高耐腐蝕等級

防塵

恒定慢速運動

摩擦

雙端活塞桿

兩端中空活塞桿

耐高溫密封件，高 120 °C

激光蝕刻銘牌

溫度范圍 -40 - 80 °C

一端活塞桿

工作壓力 0.06 MPa ... 1 MPa

工作壓力 0.6 bar ... 10 bar

工作模式 雙作用

防爆 區 1 (ATEX)

區 2 (ATEX)

區 21 (ATEX)

區 22 (ATEX)

ATEX 氣體類別 II 2G

ATEX 防塵類別 II 2D

氣體防爆阻燃類型 Ex h IIC T4 Gb

防塵防爆阻燃類型 Ex h IIIC T120°C Db

防爆環境溫度 -20°C <= Ta <= +60°C

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 0 - 無耐腐蝕能力

2 - 中等耐腐蝕能力

3 - 高耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

VDMA24364 區域 III

適用于鋰離子電池

 不使用銅、鋅或鎳含量過 1% 的金屬。例外情況：鋼中的鎳、化學

鍍鎳表面、印刷電路板、電纜、電插頭連接器和線圈

環境溫度 -40 °C ... 120 °C

6 bar 時的理論力值，返回行程 1057 N

6 bar 時的理論力值，前進行程 1057 N ... 1178 N

0 mm 行程的移動質量 140 g

每 10 mm 行程的額外移動質量 16 g

0 mm 行程的基本重量 540 g

每 10 m 行程的附加重量 51 g

安裝方式 要么：

帶通孔

通過內螺紋安裝

帶附件

氣動接口 G1/8

有環螺釘材料 鋼

蓋子材料 陽極氧化精制鋁合金

活塞桿材料 高合金鋼

缸筒材料 光滑陽極氧化精制鋁合金
