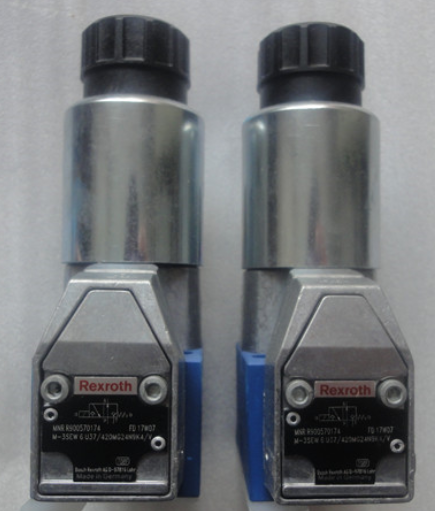

德國REXROTH換向座閥基本特征M-3SEW6C3X/420MG205N9K4/V

M-SEW6帶電磁起動的直動式方向座閥，它控制流體的啟動、停止和方向。

特點:

——更換線圈時，不必打開耐壓密閉腔體

——電氣連接作為單個連接

——手動應急操作，可選

——位置感應開關和接近傳感器(無觸點)

材料號： R900051053

有用接口數   3   3 個可用接口

產品類型   SED   換向座閥 帶電磁鐵操作（在油中切換）

通徑   10   通徑 10,Qmax = 約 40 L/min  Pmax = 350 bar

接口圖按 DIN24 340 A 型，ISO 4401 和 CETOP-RP 121 H

注意:

在 2 位 3 通換向座閥中，油口 B 和 TB 為盲沉孔。

在 2 位 4 通換向座閥中，油口 TB 為盲沉孔。

閥芯   UK   UK 閥芯

系列   1X   系列 10 至 19，安裝和連接尺寸不變

工作壓力   350   工作壓力350 bar

電磁鐵 / 先導閥   C   濕式電磁鐵（在油中切換）帶可拆卸線圈

電壓   G24   直流電壓24 V

輔助操作裝置   N9   配有隱蔽式手動應急操作裝置（標準）

注意！

• 二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

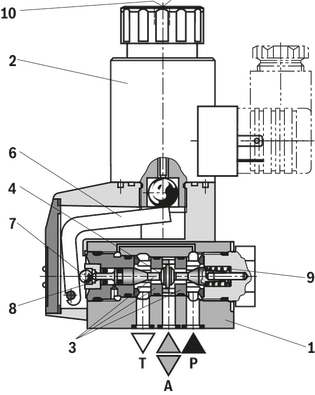

• 手動應急操作 (10) 允許在不給線圈通電的情況下切換閥。

• 要確保不過的 流量！如果適用，可插入 用于 流量限制的節流插件（請參閱功能說明）。型號 M-3SEW 6 U …

型號 M-2SEW 6 N …

二位四通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
