簡述SMC擺動氣缸MRQFS40-75CA技術數據

產品簡介：

日本SMC MRQ 系列 擺動氣缸 型號 MRQFS40-75CA

●薄型氣缸與擺動氣缸一體化，可實現直線運動和擺動的復合運動

●可選擇附帶直進部氣緩沖

●角度可調

安裝形式 F 桿側法蘭型

尺寸 40 40mm

行程 75 行程 75mm

追記號 C 直進部帶氣緩沖

擺動角度 A 80°～100°

規格 - 標準規格

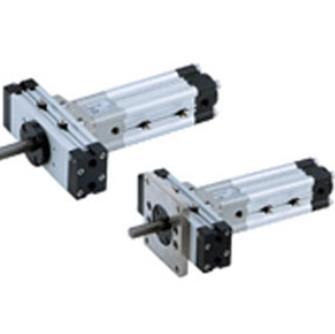

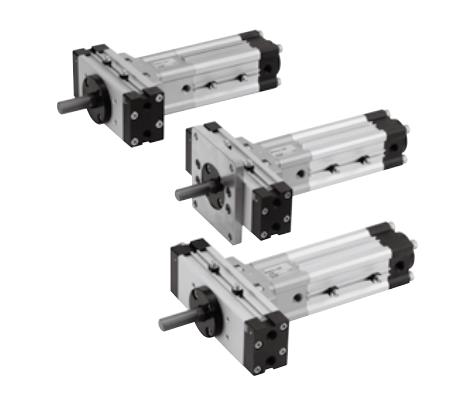

產品圖片：

磁性開關的型號 - 無磁性開關(內置磁環)

磁性開關的個數 - 擺動:2個;直進:2個

訂制規格 - Rc1/8

其他特性：

氣缸通口尺寸 1/8

精度 基本型

形式 氣壓式

內置磁環 內置磁環

使用流體 空氣

緩沖形式 無緩沖

使用壓力 0.15

高使用壓力 0.7

角度調整范圍 ±5

環境溫度 0～60℃

給油 不給油式

允許動能 0.028

缸筒材質 鋁合金

齒輪材質 碳鋼

端蓋材質 鋁合金
