費斯托旋轉抓手DHRS-16-A-NC的選型指南

產品介紹

主要特性：

? 側向夾爪支持，用于高扭矩負載

? 自對中

? 夾爪定位選項

? 內部固定節流

? 多種用于在驅動器上安裝的選項

? 傳感器技術:

靈活的應用范圍

? 可用作雙作用和單作用抓手

? 壓縮彈簧，用于補充或支持夾緊力

? 適用于向內和向外抓取

– 可調位置傳感器，用于小規格抓手

– 集成接近開關，用于中大規格抓手

? 高重復精度

? 抓取力保持

規格

16

爪手夾爪的數量

2

安裝位置

可選

工作模式

雙作用

爪手功能

徑向

大替換精度

≤ 0.2 mm

大開角

180 deg

旋轉對稱

≤ 0.2 mm

重復精度，爪手

≤ 0.1 mm

爪手力備份

在關閉時

結構特點

先導工作運動順序

位置檢測

通過接近開關

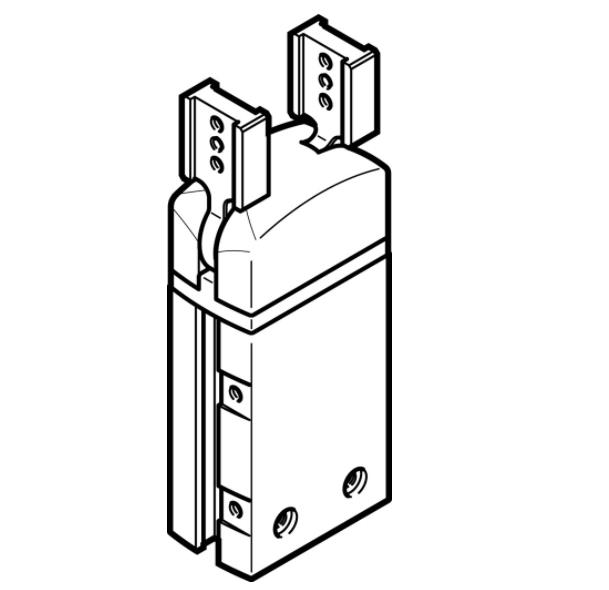

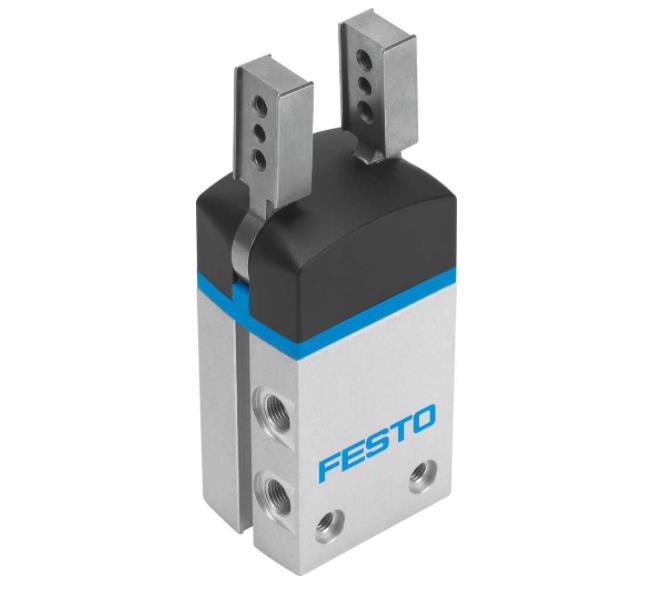

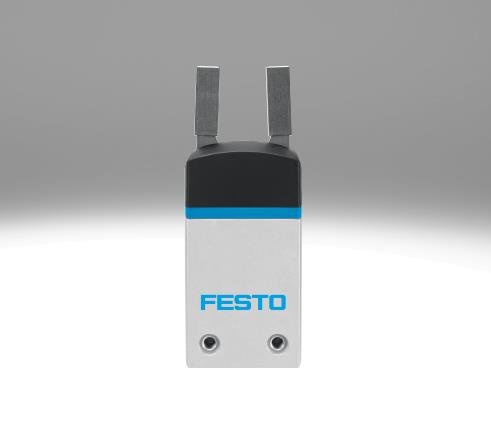

產品圖片

符號

00991895

工作壓力

4 bar ... 8 bar

爪手的大工作頻率

≤ 4 Hz

6 bar 時的短打開時間

75 ms

6 bar 時的短關閉時間

43 ms

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

1 - 耐腐蝕能力

環境溫度

5 °C ... 60 °C

爪手的大扭矩 Mx，靜態

1.3 Nm

抓手大扭矩 My，靜態

1.3 Nm

抓手大扭矩 Mz，靜態

1.3 Nm

轉動慣量

0.15 kgcm2

爪手夾爪上的大力 Fz，靜態

40 N

產品重量

118 g

安裝方式

要么：

通過內螺紋和定位套

通過通孔和定位套

氣動接口

M3

材料說明

RoHS 合規

端蓋材料

PA

外殼材料

精制鋁合金

硬質陽極氧化處理

爪手夾爪材料

高合金鋼
