產品簡介

閥功能

兩位五通，單穩態

創新 靈活 易安裝

? 可設置為內先導或外先導，用

于板式閥閥組

? 大壓力 10 bar

? 360° LED 顯示，快速排除故障

? 可快捷地更換閥片，維護便利

? 可選手控裝置：按鈕式,封蓋

式, 按鈕式/鎖定式或鎖定式(不

帶附件)

? 牢固的壁掛式安裝或 H 型導軌

安裝

? 隨帶防掉螺絲和密封件，安裝

方便

? 通過電接口插件可方便地更換

連接技術

? 標簽支架，用于閥的標簽

? 結構特點:

– 活塞滑閥，帶密封圈

(VUVG-LK, VUVG-BK)

– 活塞滑閥，帶密封閥芯

 (VUVG-L, VUVG-B)

? 多種閥功能

? 可選快插接頭

? 管式閥

? 半管式閥用于氣路板集成安裝

? M5 和 M7 管式閥 可組合在一塊

氣路板上

? 氣路板帶多個壓力分區

? IP40, IP65

? 電氣連接:

– 電接口插件

– 氣動接口 CNOMO，符合

ISO 15218

? 堅固、耐用的金屬元件

– 閥

– 氣路板

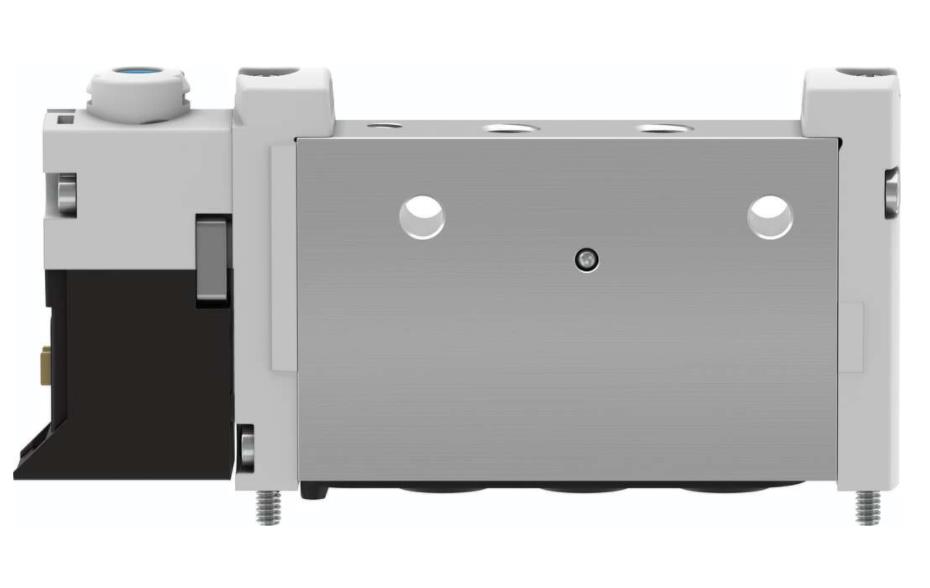

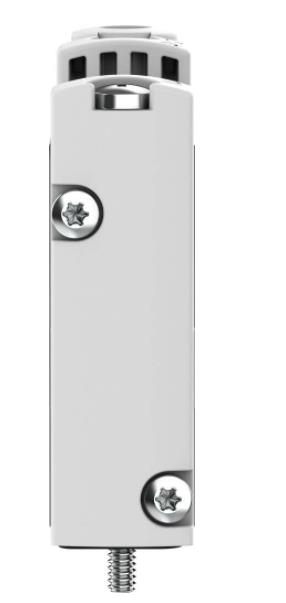

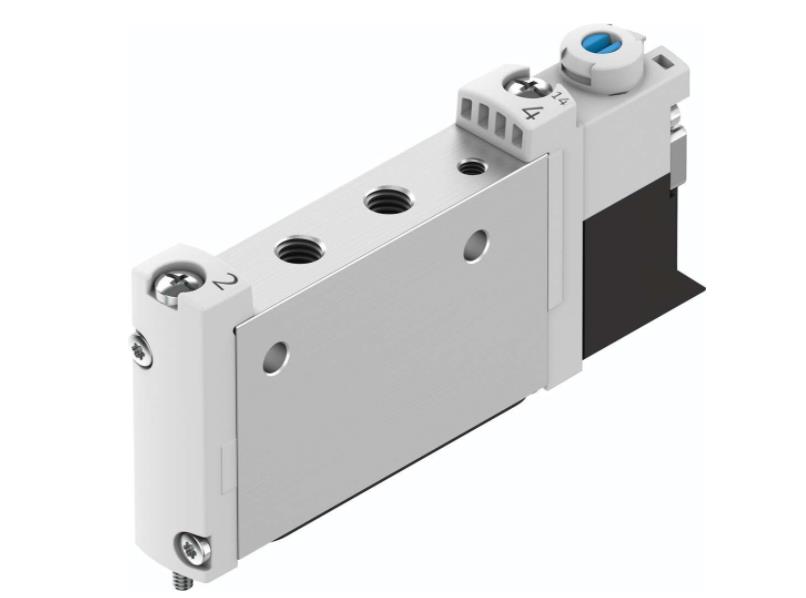

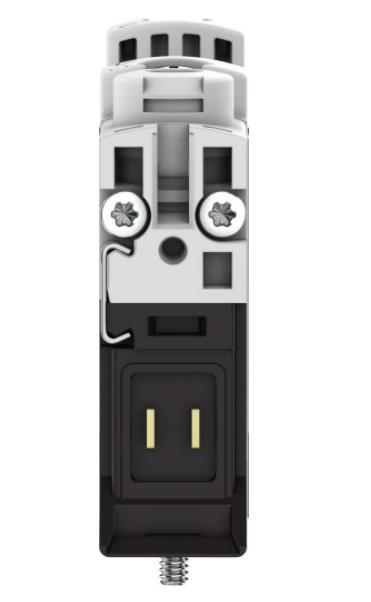

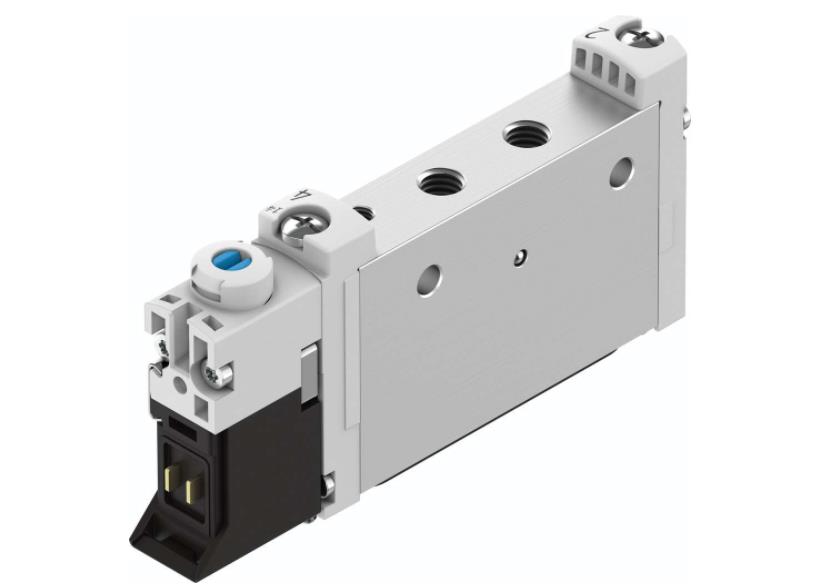

產品圖片

結構特點

活塞閘閥

復位類型

彈簧復位

氣動彈簧

驅動方式

電控

閥尺寸

10 mm

工作壓力

0.25 MPa ... 0.8 MPa

工作壓力

2.5 bar ... 8 bar

標準標稱流量

220 l/min

工作氣口

M5

工作電壓

24V DC

RCM 商標

c UL us - (OL)

防護等級

IP40

IP65

帶插入式插座

公稱通徑

3.2 mm

排氣功能

帶節流選項

密封原理

軟密封

安裝位置

可選

手控裝置

鎖定式

按鈕式

封蓋式

先導類型

先導驅動

先導氣源

打開時間

7 ms

持續通電率

0 信號的大正向測試脈沖

700 μs

信號為 1 的大負向測試脈沖

900 μs

線圈的特性參數

24 V DC: 1.0 W

24 V Dc：電流相位 0.3 W，高電流相位 1.0 W

24 V Dc：電流相位 0.3 W，高電流相位 1.0 W

允許的電壓波動

+/- 10 %

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性

運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

環境和介質溫度的限制

-5 ... 50° C

不帶保持電流降功能

耐沖擊性

沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

電氣接口

通過電氣連接板

安裝方式

要么：

在氣路板上

帶通孔

氣接口，氣口 1

M5

氣接口，氣口 2

M5

氣接口，氣口 3

M5

氣接口，氣口 4

M5

氣接口，氣口 5

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

介質溫度

-5 °C ... 60 °C

環境溫度

-5 °C ... 60 °C

產品重量

45 g

M5

材料說明

RoHS 合規

密封件材料

HNBR

NBR

外殼材料

精制鋁合金
