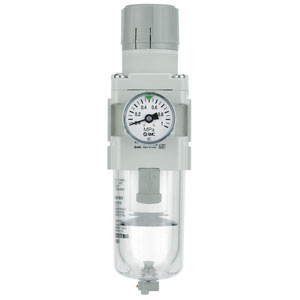

日本SMC過濾減壓閥AW30-03-A基本信息

產品描述

●節能減壓閥　壓力下降量：大改善50%

●削減維護空間 大消減46%

●作業性提高

  因?yàn)V芯和杯體的一體化，更換濾芯時，可拿在手里輕松進行

●提高目視確認性和安全性

  用透明杯保護罩，包覆外殼

主體大小 30 組合件大小

可選項a - 無安裝可選項

可選項b - 無自動排水器

可選項c - 無壓力表

準標準a - 0.05～0.7MPa設定，聚碳酸酯杯

螺紋種類 - 公制螺紋(M5)/Rc

接管口徑 03 3/8

準標準b - 帶排水活門，溢流型，流向:左→右，產品標牌、杯注意指示和壓力表的單位表示:MPa

訂制規格 - 標準

使用注意事項

1.濾芯使用2年或壓力降達到0.1MPa就應更換。以免濾芯損壞。

2.在確認進口壓力表及出口壓力表指示壓力的同時進行壓力設定。

若手輪回轉過分，會造成內部零部件的損壞。

3.調整手輪應用手調整，不能用工具調整，以免造成損壞。

4.手輪開鎖后進行壓力調整，調整后再鎖

住。否則，手輪會損壞或出口壓力會變

動。

·調整手輪外拉則開鎖。

(調整手輪下側看到桔黃色標記可確認。)

·將調整手輪壓入則鎖住。若難鎖時，

向左右稍稍回轉一下再推壓便可。(鎖

住時，看不見桔黃色標記。)

5.進口側與出口側壓力差大的場合會產生脈

沖，此種場合請將進口側與出口側壓力

差變小后使用，即使如此還不能穩定脈

沖的場合請與本公司聯系。

6.杯體安裝時，一定要將鎖定按鈕安裝在

主體正面（或背面）的凹部位置，否則將

會成為杯脫落或破損的原因。
