AW40-04BDG-A三聯件的產品數據

產品規格數據表

AW10-AW40-A 系列 模塊式 過濾減壓閥

●作業性提高

  因?yàn)V芯和杯體的一體化，更換濾芯時，可拿在手里輕松進行

●節能減壓閥　壓力下降量：大改善50%

●削減維護空間 大消減46%

●提高目視確認性和安全性

  用透明杯保護罩，包覆外殼

 日本SMC過濾減壓閥使用方法及產品說明書

SMC過濾減壓閥是自動排水的:

1.接有儲氣罐的情況：開始通氣的時候氣體會從排水口跑掉，但是用手按住排水口的話，過一會

等到壓力表有一定值后，松開手，排氣口就不會排氣了，可以正常使用。

2.在沒有儲氣罐的情況：開始通氣時，氣路出口關閉。氣體都從過濾減壓閥排除，用手將排

氣口堵住后，待壓力達到較大值是，松開手后，氣體依然會從排氣口排出，無法使用。

過濾減壓閥高靈敏度減壓閥在管道中一般應當水平安裝。是氣動調節閥的一個必備配件，

主要作用是將氣源的壓力減壓并穩定到一個定值，以便于調節閥能夠獲得穩定的氣源動力用于調節控制。

字段描述

主體大小 40 組合件大小

螺紋種類 - 公制螺紋(M5)/Rc

接管口徑 04 1/2

可選項a B 有托架

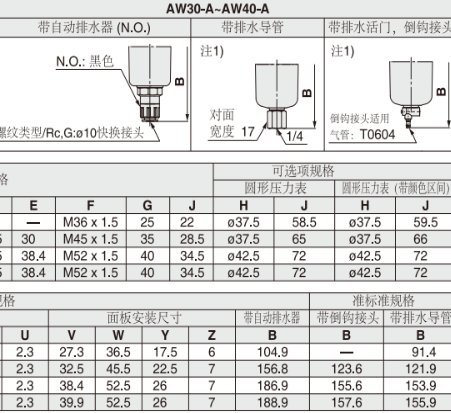

可選項b D 浮子式自動排水器N.O.(常開)未加壓時冷凝水排出

可選項c G 帶圓形壓力表(帶限位指示器)

準標準a - 0.05～0.7MPa設定，聚碳酸酯杯

準標準b - 帶排水活門，溢流型，流向:左→右，產品標牌、杯注意指示和壓力表的單位表示:MPa

訂制規格 - 標準

日本SMC過濾減壓閥操作方法：

減壓閥是在管道輸送中不可缺少的閥門產品。使用減壓閥應按照說明書操作，否則會因使用操作不當達不到減壓的效果。

1．減壓閥啟用前，應打開旁通閥（沖洗閥），清掃管道污物，管道沖洗干凈后，關閉旁通閥和沖洗閥，然后啟用減壓閥。

2．有的蒸汽減壓閥前有疏水閥，需要先開啟，再微開減壓閥后的切斷閥，后把減壓閥前的切斷閥打開，

觀看減壓閥前后的壓力表，調整減壓閥調節螺釘，使閥后壓力達到預定值，隨即慢慢地開啟減壓閥后的切斷閥，

校正閥門出口壓力，直到滿意為止。固定好調節螺釘，蓋好防護帽。
