SFS60-HLAB0K02

位置編碼類型 二進制

編碼方向 增量, 從“A”方向觀察順時針旋轉的軸（參見尺寸圖）

通訊接口 HIPERFACE?

電氣參數

連接類型 插頭, M23, 12 針, 徑向

供電電壓 7 V DC ... 12 V DC

建議供電電壓 8 V DC

電流消耗 < 80 mA (無負荷)

正弦/余弦周期輸出頻率 ≤ 200 kHz

機械參數

軸的形式 盲孔空心軸

軸直徑 8 mm

性能

每圈正弦/余弦周期 1,024

可測量圈數 1

總步數 32,768

測量步距 0.3 ″ 正弦/余弦信號按 12 位細分

積分非線性 Typ. ± 45 ″, 估算正弦/余弦信號的誤差限值, 定子聯軸器松動

差分非線性度 ± 7 ″, 正弦/余弦信號周期非線性

工作轉速 ≤ 6,000 min?1, 直至產生的位置

可用存儲空間 1,792 Byte

材料、軸 不銹鋼

材料，法蘭 壓鑄鋅

材料、外殼 壓鑄鋁

法蘭類型 / 定子聯軸器 定子聯軸器

尺寸 參見尺寸圖

重量 ≤ 0.25 kg

轉動慣量 40 gcm2

工作轉速 ≤ 9,000 min?1 1)

角加速度 ≤ 500,000 rad/s2

工作轉矩 0.6 Ncm (+20 °C)

啟動轉矩 + 0.8 Ncm (+20 °C)

允許驅動裝置靜態軸位移

± 0.3 mm 徑向

± 0.5 mm 軸向

允許驅動裝置動態軸位移

± 0.1 mm 徑向

± 0.2 mm 軸向

滾珠軸承使用壽命 3.6 x 109 轉

1) 在設計工作溫度范圍時需兼顧注意自發熱為 3.3 K / 1,000 rpm.

環境參數

運行溫度范圍 –40 °C ... +115 °C

儲存溫度范圍 –40 °C ... +115 °C, 無包裝

相對空氣濕度/凝結 90 %, 不允許凝結

抗沖擊能力 100 g, 6 ms (根據 EN 60068-2-27)

抗振動能力的頻率范圍 20 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)

電磁兼容性 根據 EN 61000-6-2 和 EN 61000-6-3 1)

外殼防護等級 IP65, 裝配狀態下 (根據 IEC 60529 標準)

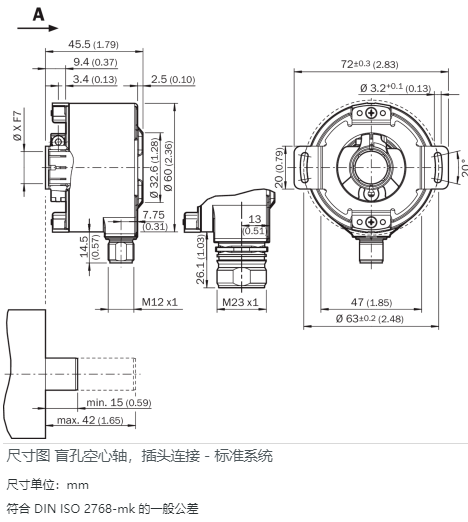

參考尺寸圖
