德國SICK傾斜傳感器的使用性能

類型:

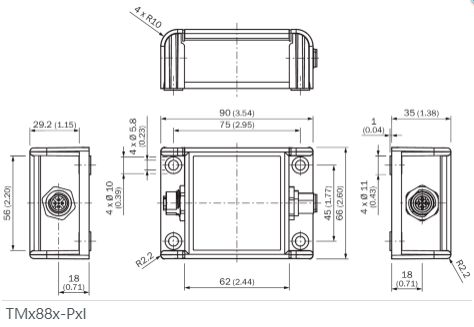

TMS88A-PCI360尺寸圖

性能

軸數量 1

測量范圍 360°

分辨率 0.01°

準確度 Typ. ± 0.04°, max. ± 0.12°

溫度系數（零點） Typ. ±0,008°/K 1)

極限頻率 0.1 Hz ... 25 Hz, 8. 布置（帶數字濾波器）

采樣率 80 Hz

初始化時間 200 ms

1) 基于參考溫度 25 °C.

接口

通訊接口 CANopen

設備配置文件 CiA DS-301, DS-410 v4.2.0

CiA（傾斜傳感器的設備配置文件）

CiA DSP-305（層設置服務 (LSS) 和協議）

地址設置 0…127, default: 10

數據傳輸率 10 kbit/s ... 1,000 kbit/s, 默認：自動波特率檢測

狀態信息 經由狀態 LED 的 CANopen 狀態

總線連接 通過外部終端電阻

參數

零點

極限頻率

預設值

計數方向反轉

可編程/參數化 通過 PGT-12-Pro

電氣參數

連接類型

插頭, 1x, M12, 5 針

插座, 1x, M12, 5 針

供電電壓 8 V DC ... 36 V DC

電流消耗 < 33 mA @ 24 V

訂貨號:1073802

機械參數

維度 66 mm x 90 mm x 36 mm

規格重量 + 200 g

材料、外殼 塑料 PBT

環境參數

電磁兼容性 EN 61326-1, EN ISO 14982, EN ISO 13309

外殼防護等級 IP65/IP67（根據 IEC 60529）

運行溫度范圍 –40 °C ... +80 °C

儲存溫度范圍 –40 °C ... +85 °C

抗沖擊能力 100 g, 6 ms (根據 EN 60068-2-27)

抗振能力 10 g, 10 Hz ... 2,000 Hz (根據 EN 60068-2-6)
