日本SMC過濾減壓閥AW30-03BCE-B

描述

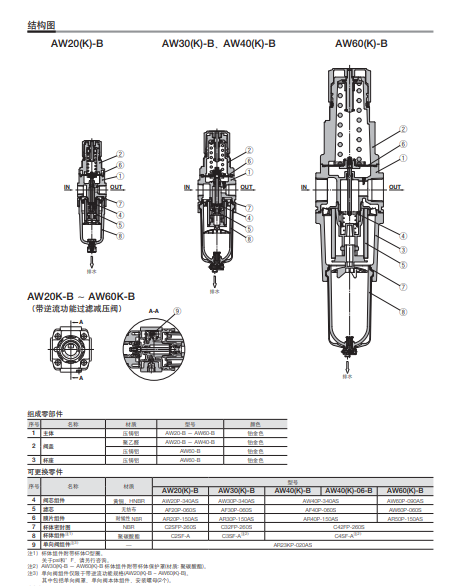

AW20-AW60-B 系列 模塊式 過濾減壓閥(帶逆流功能)

●過濾器和減壓閥一體化，可省空間、省配管

●該減壓閥內置能將出口側壓力快速排出的機構

字段描述

主體大小 30 組合件大小

帶逆流功能 - 無逆流功能

螺紋種類 - Rc

接管口徑 03 3/8

準標準b - 帶排水活門，溢流型，流向:左→右，產品標牌、杯注意指示和壓力表的單位表示:MPa

訂制規格 - 標準

可選項a B 帶托架

可選項b C 浮子式自動排水器N.C.(常閉)未加壓時不排出

可選項c E 方形埋入式壓力表(帶限位指示器)，無設定螺母(面板安裝用)

準標準a - 0.05～0.85MPa設定，聚碳酸酯杯

日本SMC過濾減壓閥

日本SMC過濾減壓閥使用原則

1、減壓閥進口壓力的波動應控制在進口壓力給定值的80％～105％，如過該范圍，減壓閥的性能會受影響。

2、通常減壓閥的閥后壓力Pc 應小于閥前壓力的0.5 倍，即Pc<0.5P1。 減壓閥的每一檔彈簧只在一定的出口壓力范圍內適用，出范圍應更換彈簧。

3、在介質工作溫度比較高的場合，一般選用先導式活塞式減壓閥或先導式波紋管減壓閥。

4、介質為空氣或水（液體）的場合，一般宜選用直接作用薄膜式減壓閥或先導式薄膜式減壓閥。

5、介質為蒸汽的場合，宜選用先導式活塞式減壓閥或先導波紋管減壓閥。

6、為了操作、調整和維修的方便，減壓閥一般應安裝在水平管道上。

日本SMC過濾減壓閥AW30-03BCE-B
