CXSL15-30-Y69BL-X593簡介

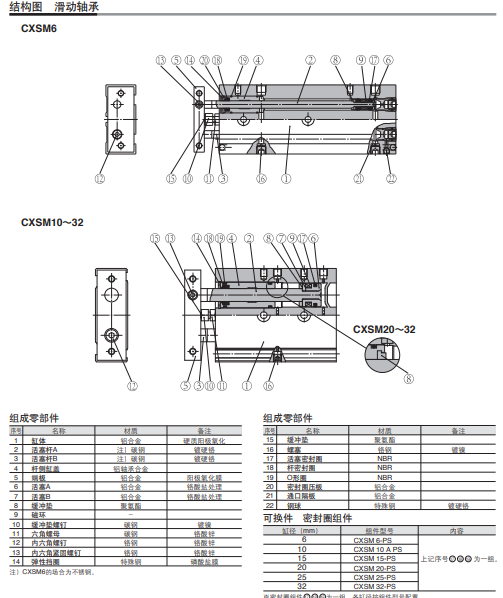

CXS 系列 雙聯氣缸 基本型

●應用于拾放處理，具有導向機能的薄形氣缸

字段描述 字段取值 取值描述

軸承的種類 L 球軸承

缸徑 15 缸徑 15mm

通口螺紋的種類 - M螺紋 Rc1/8

氣缸行程 30 氣缸行程 30mm

磁性開關型號 Y69BL 無觸點磁性開關, 直接出線式,

帶指示燈, 2線式, 縱引出, 導線長3m, 適用電壓：DC24V(DC10~28V)

磁性開關個數 - 2個 或 無

訂制規格 X593 無平板

安裝和固定自動開關時，它們

應該插入氣缸的自動開關

從圖中所示的方向安裝導軌

下面。

設置好安裝位置后，請使用平頭

鐘表匠的螺絲刀擰緊自動開關

隨附的安裝螺絲。

擰緊自動開關安裝件時

螺絲，使用制表者的螺絲刀和

直徑約5至6毫米的手柄。

另外，用大約0.05到0.1的扭矩擰緊

N·m 作為指導，經過90m處

可以感覺到擰緊。

注意）

汽車開關安裝螺絲

M2.5 x 4公升

（包括在自動切換中）

1.避免靠近磁性物體

當磁性物質如鐵

（包括法蘭支架）在附近

自動接近氣缸體

開關時，請務必留出間隙

在磁性物質和

缸體如下圖所示。

如果間隙小于記錄的值在下表中，

安裝和固定自動開關時，它們

應該插入氣缸的自動開關

從圖中所示的方向安裝導軌

下面。

設置好安裝位置后，請使用平頭

鐘表匠的螺絲刀擰緊自動開關

隨附的安裝螺絲。

擰緊自動開關安裝件時

螺絲，使用制表者的螺絲刀和

直徑約5至6毫米的手柄。

另外，用大約0.05到0.1的扭矩擰緊

N·m作為指導，經過90m處

可以感覺到擰緊。

注意）

汽車開關安裝螺絲

M2.5 x 4公升

（包括在自動切換中）

1.避免靠近磁性物體

當磁性物質如鐵

（包括法蘭支架）在附近

自動接近氣缸體

開關時，請務必留出間隙

在磁性物質和

缸體如下圖所示。

如果間隙小于記錄的值

在下表中，自動切換可能不會功能正常。
