應用廣泛：日本SMC磁偶式無桿氣缸

描述

CY1L 系列 磁偶式無桿氣缸 滑尺型/球軸承

●節省空間氣缸，磁偶式構造，應用廣泛

描述

缸徑 15 缸徑 15mm

通口螺紋的種類 - Rc

磁石保持力的種類 H 高保持力

氣缸行程 50 氣缸行程 50mm

調整形式 B 帶液壓緩沖器2個

磁性開關型號 A73 有觸點磁性開關, 直接出線式, 帶指示燈,

 2線式, 縱引出, 導線長0.5m, 適用電壓：DC24V,AC100V

磁性開關個數 - 2個 或 無

訂制規格 - 標準

其他特性

描述

緩沖形式 液壓緩沖器

Port1 M5X08

*使用壓力 0.18

*高使用壓力 0.7

環境溫度 常溫

作動速度 標準

內置磁環 內置磁環

形式 氣壓式

安裝方式 基本型

配管形式 標準

產品型號

警告

減震器的使用壽命和更換期限

警告

CY1L系列

具體產品注意事項

在處理之前，請務必閱讀。有關安全說明，請參閱前題57。

有關執行器和自動開關的注意事項，請參見3至12頁。

1.注意磁鐵的吸引力

很強

當從外部拆卸外部滑塊和活塞滑塊時

氣缸管等，請謹慎操作，因?yàn)?/p>

每個滑塊中安裝的磁鐵都非常堅固

引力。

1.卸下外部滑塊時，請當心，例如

活塞滑塊將被直接吸引。

當從

氣缸，用力將滑塊從磁力中推出

耦合的位置，然后在

不再有保持力。如果在

仍然磁耦合，它們將被直接吸引

另一個，不會分開。

2.由于可以改變磁保持力

（例如，從CY1L25L到CY1L25H），請

如果有必要，請與SMC聯系。

3.請勿拆卸磁性組件

（活塞滑塊，外部滑塊）。

這可能會導致保持力損失和故障。

4.拆卸時要更換密封圈并磨損

環，請參閱單獨的拆卸

說明。

5.注意外部滑塊的方向

和活塞滑塊。

由于外部滑塊和活塞滑塊是定向?yàn)?/p>

?6，?10和保持力類型L，請參見下圖

進行拆卸或維護時。放在

外部滑塊和活塞滑塊一起，然后插入活塞

將滑塊滑入氣缸管，以便它們具有正確的位置

位置關系如圖（1）所示。如果它們對齊為

如圖（2）所示，旋轉后插入活塞滑塊

大約180n。如果方向不正確，這將是

無法獲得的保持力。

1.請注意板與板之間的空間。

滑塊。

請充分加以注意，避免讓你的手或手指

氣缸工作時被卡住。

2.請勿對氣缸施加更大的負載。

比“模型”中規定的允許值選擇”頁面。

這可能會導致故障。

3.在有水或水的地方使用鋼瓶時

切削油可能會濺出或在潤滑條件

氣缸滑動零件會變質與本公司確認。

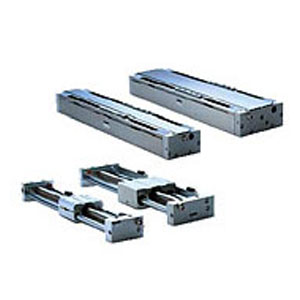

產品圖片
