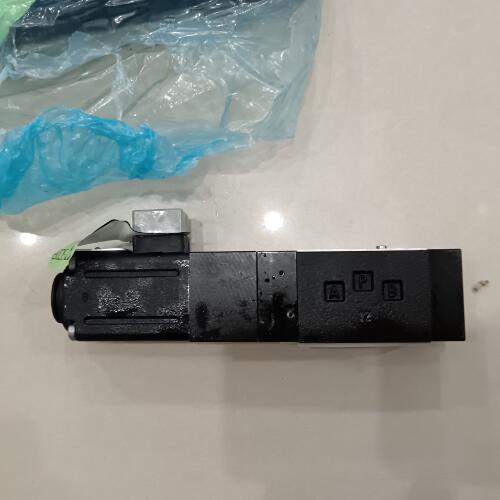

比例閥ATOS操作模式RZGO-A-033/50

自動控制可分成斷續控制和連續控制。斷續控制即開關控制。氣動控制系統中使用動作頻率較低的開關式(ON-OFF)的換向閥來控制氣路的通斷?？繙p壓閥來調節所需要的壓力，靠節流閥來調節所需要的流量。這種傳統的氣動控制系統要想要有多個輸出力和多個運動速度，就需要多個減壓閥、節流閥及換向閥。這樣，不僅元件需要多，成本高，構成系統復雜，且許多元件都需要預行人工調節。電氣比例閥控制屬于連續控制，其特點是輸出量隨輸入量的變化而變化，輸出量與輸入量之間存在一定的比例關系。比例控制有開環控制和閉環控制之分。

一般說來，好像伺服系統都是閉環控制，比例閥多用于開環控制;其次比例閥類型要多，有比例壓力、流量控制閥等，控制比伺服要靈活一些。從他們內部結構看，伺服閥多是零遮蓋，比例閥則有一定的死區，控制精度要低，響應要慢。但從發展趨勢看，特別在比例方向流量控制閥和伺服閥方面，兩者性能差別逐漸在縮小，另外比例閥的成本比伺服閥要低許多，抗污染能力也強!

輸入信號增大，供氣用電磁閥先導閥1換向，而排氣用電磁先導閥7處于復位狀態，則供氣壓力從SUP口通過閥1進入先導室5，先導室壓力上升，氣壓力作用在膜片2的上方，則和膜片2相連的供氣閥芯4便開啟，排氣閥芯3關閉，產生輸出壓力。此輸出壓力通過壓力傳感器6反饋至控制回路8。在這里，與目標值進行快速比較修正，知道輸出壓力與輸入信號成一定比例為止，從而得到輸出壓力與輸入信號的變化成比例的變化。由于沒有噴嘴擋板機構，故閥對雜質不敏感，可靠性高。

電磁閥的滑閥套與閥芯的配合間隙很小(小于0.008mm)，一般都是單件裝配，當有機械雜質帶入或潤滑油太少時，很容易卡住。處理方法可用鋼絲從頭部小孔捅入，使其彈回。根本的解決方法是要將電磁閥拆下，取出閥芯及閥芯套，用CCI4清洗，使得閥芯在閥套內動作靈活。拆卸時應注意各部件的裝配順序及外部接線位置，以便重新裝配及接線正確，還要檢查油霧器噴油孔是否堵塞，潤滑油是否足夠。

產品型號:

SDHE-0713

ATOS   DHI--0751/2/WP24

DHI-0751/2/WP24

DHA-0631/2P/M-24DC

DHL-0631/2P

E-BM-AS-PS-01H/A

RZGA-AES-NP-033/180/M

PFG-354-D

PFG-142-D-RO

HM-011/50

KZGO-A-031/210

DH-0231/2

DKE-1713-24V

 E-BM-TEB-N-NP-05H 10/DK17S

AGMZO-REB-P-NP-10/210/I

比例閥ATOS操作模式RZGO-A-033/50
