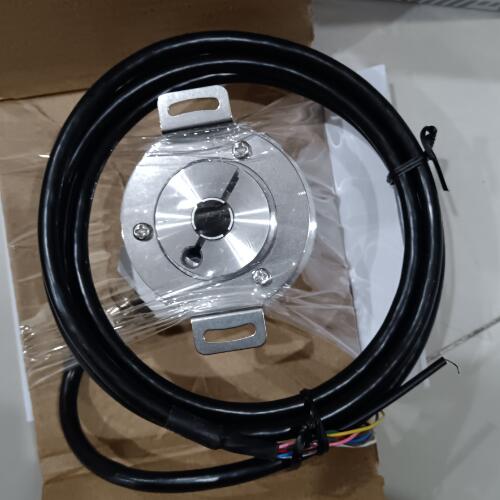

ELCO編碼器型號EC100P25-L5PR-1024

參數資料:

編碼器把角位移或直線位移轉換成電信號，前者稱為碼盤，后者稱為碼尺。按照讀出方式編碼器可以分為接觸式和非接觸式兩種；按照工作原理編碼器可分為增量式兩類。增量式編碼器是將位移轉換成周期性的電信號，再把這個電信號轉變成計數脈沖，用脈沖的個數表示位移的大小。編碼器的每一個位置對應一個確定的數字碼，因此它的示值只與測量的起始和終止位置有關，而與測量的中間過程無關。

編碼器產生電信號后由數控制置CNC、可編程邏輯控制器PLC、控制系統等來處理。這些傳感器主要應用在下列方面:機床、材料加工、電動機反饋系統以及測量和控制設備。在ELTRA編碼器中角位移的轉換采用了光電掃描原理。讀數系統是基于徑向分度盤的旋轉，該分度由交替的透光窗口和不透光窗口構成的。此系統全部用一個紅外光源垂直照射，這樣光就把盤子上的圖像投射到接收器表面上，該接收器覆蓋著一層光柵，稱為準直儀，它具有和光盤相同的窗口。接收器的工作是感受光盤轉動所產生的光變化，然后將光變化轉換成相應的電變化。

高速端安裝:安裝于動力馬達轉軸端(或齒輪連接)，此方法是分辨率高，由于多圈編碼器有4096圈，馬達轉動圈數在此量程范圍內，可充分用足量程而提高分辨率，缺點是運動物體通過減速齒輪后，來回程有齒輪間隙誤差，一般用于單向控制定位，例如軋鋼的輥縫控制。另外編碼器直接安裝于高速端，馬達抖動須較小，不然易損壞編碼器。

有光電發射和接收器件讀取，獲得四組正弦波信號組合成A、B、C、D,每個正弦波相差90度相位差(相對于一個周波為360度)，將C、D信號反向，疊加在A、B兩相上，可增強穩定信號;另每轉輸出一個Z相脈沖以代表零位參考位。

由于A、B兩相相差90度，可通過比較A相在前還是B相在前，以判別編碼器的正轉與反轉，通過零位脈沖，可獲得編碼器的零位參考位。編碼器碼盤的材料有玻璃、金屬、塑料，玻璃碼盤是在玻璃上沉積很薄的刻線，其熱穩定性好，精度高，金屬碼盤直接以通和不通刻線，不易碎，但由于金屬有一定的厚度，精度就有限制，其熱穩定性就要比玻璃的差一個數量級，塑料碼盤是經濟型的，其成本低，但精度、熱穩定性、壽命均要差一些。

低速端安裝:安裝于減速齒輪后，如卷揚鋼絲繩卷筒的軸端或后一節減速齒輪軸端，此方法已無齒輪來回程間隙，測量較直接，精度較高，此方法一般測量長距離定位，例如各種提升設備，送料小車定位等。

ELCO編碼器型號EC100P25-L5PR-1024
