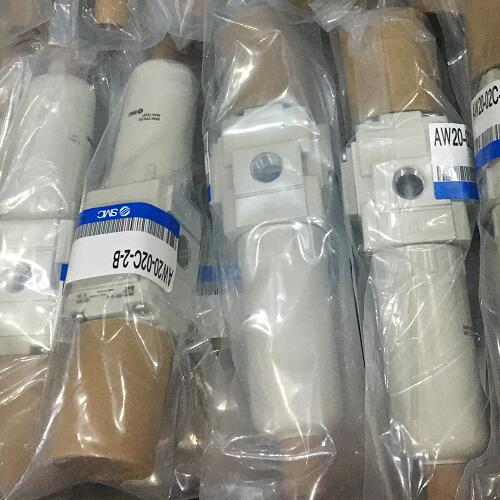

AW20-02BCG-2-A過濾減壓閥SMC外形圖

特點資料:

因濾芯和杯體的一體化，更換濾芯時，可拿在手里輕松進行

●節能減壓閥　壓力下降量：改善50%

●削減維護空間 消減46%

●提高目視確認性和安全性

帶逆流功能 無逆流功能

壓力表安裝角度 壓力表安裝角度 0°

壓力表連接口徑 1/8

使用流體 空氣

將手輪外拉，見到黃色圈后，順時針旋轉手輪，調壓彈簧被壓縮，推動膜片組件下移，通過閥桿，打開閥芯，則進氣口壓力經閥芯節流降壓，有壓力輸出。出口壓力氣體經反饋管浸入膜片下腔，在膜片上產生一個向上的推力。當此推力與調壓彈簧平衡時，出口壓力便穩定在一定值。

逆時針旋轉手輪，調壓彈簧力不斷減小，閥芯逐漸關閉，膜片下腔中的壓縮空氣，經溢流閥不斷從排氣孔排處，直至后出口壓力降為零。

使用流體溫度 -5～60 ℃

耐壓試驗壓力 1.5 MPa

使用壓力 1 MPa

過濾精度 5 μm

杯體保護罩 無

結構 溢流型

冷凝水貯留量 8 cm3

  用透明杯保護罩，包覆外殼

是當進口壓力或先導壓力達到設定值時，便允許進口側向出口側流動的閥。使用它，可根據氣壓的大小，來控制氣動回路中各元件動作的先后順序。順序閥常與單向閥并聯，構成單向壓力順序閥。

是輸出壓力與輸入壓力信號（電壓或電流）成比例變化的閥。

SMC減壓閥是出口側壓力可調（但于進口側壓力），并能保持出口側壓力穩定的壓力控制閥。

SMC安全閥是為了防止元件和管路的破壞，而限制回路中壓力的閥。壓力就自動放氣。
