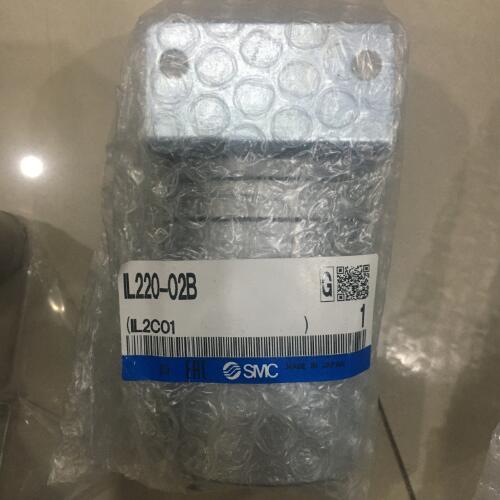

IL220-N02 SMC鎖定閥選擇方法

功能特點:

閥芯結構形式是影響閥性能的重要因素之一。常用的閥芯結構形式有滑柱式、座閥式、滑柱座閥式（平衡座閥式）和滑板式等

可分為彈性密封和間隙密封。彈性密封基本無泄漏，但受溫度影響；間隙密封雖存在微露但溫度使用范圍較寬，頻率高。

閥的連接方式有管式連接、板式連接、法蘭連接和集裝式連接。

按動作方式分類，可分為直動式和先導式。直接依靠電磁力、氣壓力、人力和機械力使閥芯換向的閥，稱為直動式換向閥。直動式閥的通徑較小。先導式氣閥由先導閥和主閥組成，依靠先導閥輸出的氣壓力，通過控制活塞等推動主閥芯換向的那部分稱為主閥。通徑大的換向閥大都為先導式換向閥。先導閥又分成內部先導式和外部先導式。先導控制的氣源是主閥提供的為內部先導式；先導控制的氣源是外部供給的為外部先導式。外部先導式換向閥切換不受換向閥使用壓力大小的影響，故換向閥可在或真空壓力條件下工作。

●氣控過程控制管路中氣源或供氣配管系中發生異常時，使用鎖定閥

  單作用，雙作用型：應急保持操作部的位置，直至氣源恢復正常狀態

  三通口：異常發生時，切換供給口

信號空氣壓力進入上隔膜腔室：產生力。當這個力大于壓縮調節彈簧。，

上隔膜@為向上推，排氣口；關閉，并且信號空氣壓力進入下隔膜腔室=并作用于下隔膜B向下推動活塞>以打開閥門。

IL201和IL211進入狀態，其中IN和OUT之間的路徑被打開。

IL220進入IN1和OUT打開。如果信號空氣壓力降至由于某種原因，液位于設定壓力上隔膜@被向下推，

壓力下隔膜內部=從排氣口；，并且閥2通過彈簧8的力。此時，IN和OUT在IL201和IL211中被關閉。
