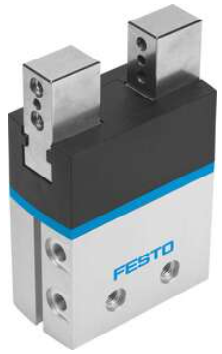

平行抓手DHPS-16-A費斯托德國FESTO

平行抓手

DHPS-16-A

1254043

GTIN: 4052568016449

規格 16

每個爪手夾爪的行程 5 mm

大替換精度 ≤0.2 mm

擺動爪手夾爪的大間隙 ax、ay <0.5 deg

大爪手夾爪間隙 Sz <0.02 mm

旋轉對稱 ≤0.2 mm

重復精度，爪手 <0.02 mm

爪手夾爪的數量 2

安裝位置 可選

工作模式 雙作用

爪手功能 平行

結構特點 手柄

制先導工作運動順序

導軌 滑動軸承導軌

位置檢測 通過接近開關

符號 00991894

總抓取力，打開，6 bar 210 N

總爪手力，關閉，6 bar 190 N

工作壓力 2 bar ... 8 bar

爪手的大工作頻率 3 Hz

6 bar 時的短打開時間 33 ms

6 bar 時的短關閉時間 41 ms

每個外部爪手夾爪的大質量 150 g

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B2-L

適用于鋰離子電池 不使用銅含量過 5% 的金屬。例外情況：印刷電路板、電纜、電插

頭連接器和線圈

環境溫度 5 °C ... 60 °C

每個爪手夾爪的抓取力，打開，6 bar 105 N

爪手夾爪的抓取力，關閉，6 bar 96 N

轉動慣量 0.465 kgcm2

爪手夾爪上的大力 Fz，靜態 150 N

爪手的大扭矩 Mx，靜態 8 Nm

抓手大扭矩 My，靜態 8 Nm

抓手大扭矩 Mz，靜態 8 Nm

導向部件的潤滑間隔 10 MioCyc

產品重量 184 g

安裝方式 要么：

通過內螺紋和定位套

通過通孔和定位套

氣動接口 M3

端蓋材料 PA

外殼材料 精制鋁合金

硬質陽極氧化處理

爪手夾爪材料 高合金不銹鋼
