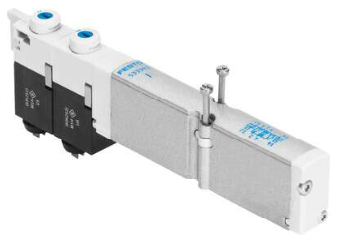

FESTO電磁閥VMPA1-M1H-G-PI 533345費斯托德國

電磁閥

VMPA1-M1H-G-PI

533345

GTIN: 4052568166472

WX：壹捌九壹捌伍柒肆叁壹二

用于閥島 MPA

作為單個閥安裝在氣路板上

閥程序種類豐富

閥功能 三位五通中封式

驅動方式 電控

閥尺寸 10 mm

標準標稱流量 320 l/min

工作電壓 24V DC

工作壓力 -0.09 MPa ... 1 MPa

工作壓力 -0.9 bar ... 10 bar

結構特點 活塞閘閥

復位類型 彈簧復位

防護等級 IP65

符合 IEC 60529 標準

密封原理 軟密封

安裝位置 可選

手控裝置 鎖定式

按鈕式

先導類型 先導驅動

流向 可逆

符號 00991020

搭接 正重疊

信號狀態顯示器 是

先導壓力 Mpa 0.3 MPa ... 0.8 MPa

先導壓力 3 bar ... 8 bar

適用于真空 是

標準標稱流量，QS-6 320 l/min

關閉時間 35 ms

打開時間 10 ms

逆轉開關時間 15 ms

0 信號的大正向測試脈沖 400 μs

信號為 1 的大負向測試脈沖 200 μs

允許的電壓波動 +/- 25%

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性 運輸應用測試，嚴重性等級 2，符合 FN 942017-4和 EN 60068-2-6

耐沖擊性 沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

儲存溫度 -20 °C ... 40 °C

介質溫度 -5 °C ... 50 °C

相對空氣濕度 40°C 時高為 90％

環境溫度 -5 °C ... 50 °C

用于閥安裝的大緊固扭矩 0.25 Nm

產品重量 56 g

安裝方式 帶通孔

密封件材料 NBR

外殼材料 壓鑄鋁
