SICK伺服編碼器SRM50-HAA0-K22連接類型

產品簡介：

德國sick西克伺服反饋編碼器SRM50-HAA0-K22

訂貨號：1037064

產品性能：

每圈正弦/余弦周期1,024

可測量對圈數4,096

總步數134,217,728

測量步距0.3 ″ 正弦/余弦信號按 12 位細分

積分非線性Typ. ± 45 ″, 估算正弦/余弦信號的誤差限值, 定子聯軸器松動

差分非線性度± 7 ″

工作轉速≤ 6,000 min?1, 直至產生的對位置

可用存儲空間1,792 Byte

系統精度± 52 ″

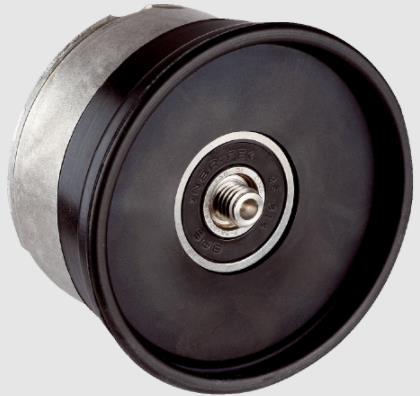

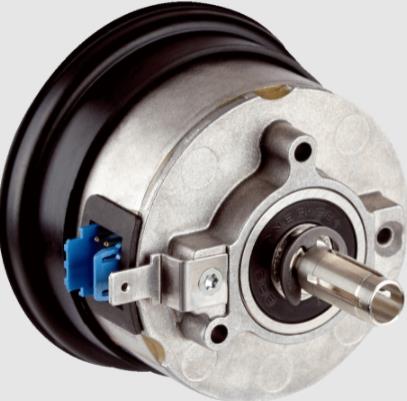

產品圖片：

對位置編碼類型二進制

編碼方向軸旋轉時上升。從“A”方向順時針觀察 (參見尺寸圖), 從“A”方向觀察順時針旋轉的軸（參見尺寸圖）

電氣參數

連接類型插頭, 8 針, 徑向

供電電壓7 V DC ... 12 V DC

建議供電電壓8 V DC

電流消耗80 mA 1)

正弦/余弦周期輸出頻率≤ 200 kHz

機械參數

軸的形式插入式轉軸

法蘭類型 / 定子聯軸器橡膠支撐, 橡膠支撐

尺寸參見尺寸圖

重量≤ 0.2 kg

轉動慣量10 gcm2

工作轉速≤ 12,000 min?1

角加速度≤ 200,000 rad/s2

工作轉矩0.2 Ncm

環境參數

運行溫度范圍–30 °C ... +115 °C

儲存溫度范圍–40 °C ... +125 °C, 無包裝

相對空氣濕度/凝結90 %, 不允許凝結
