供應rexroth帶電磁啟動的直動式方向滑閥R901500499

產品簡介：

德國力士樂rexroth帶電磁啟動的直動式方向滑閥

-規格 10

-組件系列 5X

-大工作壓力 315 bar

-大流量 135 l/min

型號：

3WE 10 A5X/HG24N9K4/M

材料編號：

R901500499

產品特征：

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

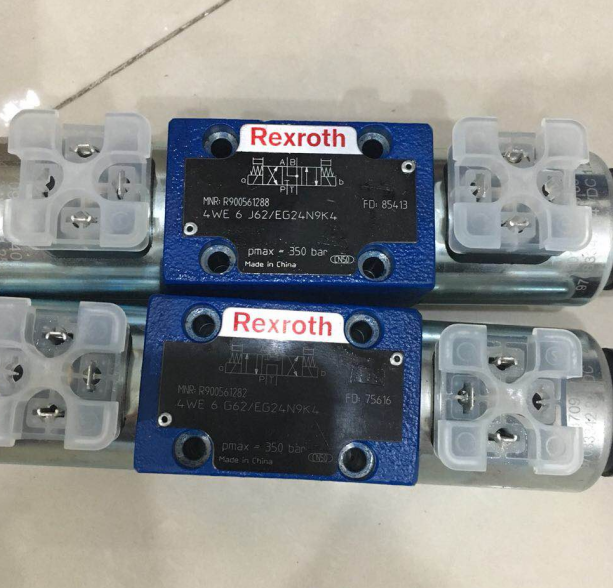

產品圖片：

產品說明：

WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為殼體 (1)、一個或兩個電磁鐵 (2)、控制閥芯 (3) 和復位彈簧 (4)。

在斷電狀態下，控制閥芯 (3) 由復位彈簧 (4) 保持在中間位置或初始位置。

接通液壓油中的電磁鐵 (2) 時，控制閥芯 (3) 從其靜止位置移動到所需的終端位置。這樣可根據所選符號發出所需的流體方向。

在關閉電磁鐵 (2) 后，控制閥芯 (3) 將被推回至中間位置或初始位置。

輔助操作 (5) 可在磁鐵不通電的情況下手動切換閥門。

液壓系統必須正確通風，以確保能夠發揮正常功能。

標準線圈

帶可拆卸線圈的濕式插腳直流線圈

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶手動應急操作

閥芯位置監控，可選

力士樂型號：

R480626624 R432007814 R412007805

R480626710 R432007819 R412007811

R480626478 R432007810 R412007800

R480626586 R432007813 R412007801

R480626360 R432007807 R412007797

R480626434 R432007808 R412007 798
