產品簡介：

德國倍加福P+F帶跳閘值的變頻器KFD2-UFC-Ex1.D

-電流輸出 0/4 mA ... 20 mA

-繼電器觸點和晶體管輸出

-啟動覆蓋

-線路故障檢測 (LFD)

一般規格

信號類型 數字輸入

界面

編程接口 編程插座

環境條件

環境溫度 -20 ... 60 °C (-4 ... 140 °F)

機械規格

防護等級 IP20

輸出一、二 信號，繼電器

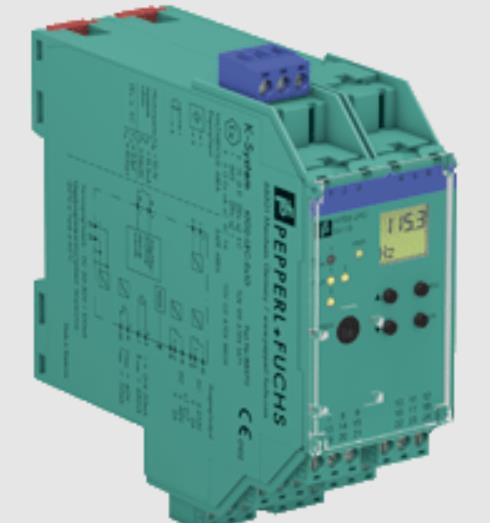

產品圖片：

接觸加載 253 V AC / 2 A / cos φ ≥ 0.7；40 伏直流 / 2 安

機械壽命 5 x 10 7個開關周期

通電/斷電延遲 大約 20 毫秒 / 大約 20 毫秒

輸出三 電子輸出，無源

接觸加載 40 伏直流

聯系 螺絲端子

的 300克

指標/設置

顯示元素 LED , 顯示器

控制元件 控制面板

信號電平 1 信號：(L+) - 2.5 V（50 mA，防短路/過載）

0 信號：關閉（關斷電流 ≤ 10 μA）

輸出四 模擬

當前范圍 0 ... 20 mA 或 4 ... 20 mA

開環電壓 大限度。24 伏直流

測量范圍 0.001 ... 5000 赫茲

解析度 測量值的0.1%，≥0.001Hz

準確性 測量值的 0.1%，> 0.001 Hz

測量時間 < 100 毫秒

加載 大限度 650Ω

故障信號 下限 I ≤ 3.6 mA，上限 ≥ 21.5 mA（符合 NAMUR NE43）
