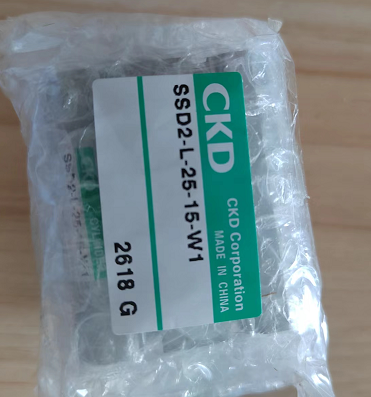

解析CKD擺動氣缸包裝圖SSD2-L-25-15-W1

小型SELEX擺動氣缸新增擺動角度270°型，裝置設計的自由度更高。

耐久性優異，可配備開關。扭矩規格豐富的葉片型擺動氣缸。

擺動型氣缸它由缸體﹐定子﹐轉子和葉片組成。定子和缸體固定在一起﹐

葉片與轉子(即輸出軸) 連接一起。缸體上有兩個氣口﹐A口進氣時﹐

B口排氣﹐壓縮氣體推動葉片帶動轉子逆時針轉動﹐反之則作順時針轉動﹐

【使用方便的擺動起點】

擺動起點可選擇45°、90°，安裝更方便。(尺寸30以上、擺動角度270°除外)

【系列中新增擺動角度可變型】

新增了利用擋塊和微調螺釘，可從30°起在擺動角度范圍內自由設定角度的角度調整型，

有助于實現機械裝置的化。(尺寸1及50以上除外)

【可高溫使用】

使用通過空氣干燥機抑制了空氣濕度的干燥空氣時，可在?5?80℃的環境溫度范圍內使用。(帶開關、尺寸30以上除外)

●雙葉片

1. 由在本體內表面上滑動的2個葉片、與其一體的軸以及2個閘瓦擋

塊)構成。

2. 如果空氣從A氣口進入，那么，進入的空氣就會推動葉片并通過

軸的通路，推動另一個葉片，使軸旋轉而產生力矩。

3. 安裝與單葉片相同的動作進行旋轉。
