產品簡介：

德國倍加福P+F旋轉編碼器附件耦合器 9401 8*8

-普遍適用于無齒隙旋轉傳輸

-高效隔振

-井錯位補償

-扭轉彈簧剛度

-復位力小

-無活動件

-非常堅固的結構

產品闡述

彈簧鋼聯軸器

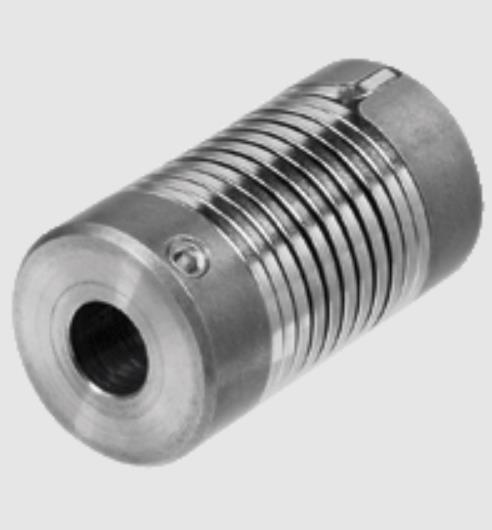

產品圖片：

環境條件

工作溫度 -30 ... 120 °C (-22 ... 248 °F)

機械規格

軸直徑 d1 = 8 mm ， d2 = 8 mm

材料

彈簧 彈簧鋼，鍍鎳

端件 壓鑄鋅

質量 100 g

旋轉速度 大 3000 min

大扭矩 1,5 Nm

緊固螺絲的緊固扭矩 1,2 Nm

徑向偏移 大 ± 1,5 mm

軸向偏移 大 ± 1 mm

角度誤差 大 ± 5 °

扭轉角 扭矩為 0,75 Nm 傳動軸視圖

順時針旋轉方向 40 °

逆時針旋轉方向 60 °
