產品簡介：

德國倍加福P+F靜止和旋轉方向監控器 KFD2-SR2-Ex2.W.SM

-2通道隔離柵

-24 V DC 電源（電源軌）

-干接點或 NAMUR 輸入

-可選頻率跳閘值

-2個繼電器觸點輸出

-啟動覆蓋

-可選擇的操作模式

-線路故障檢測 (LFD)

-符合 SIL 2 標準。符合 IEC/EN 61508

一般規格

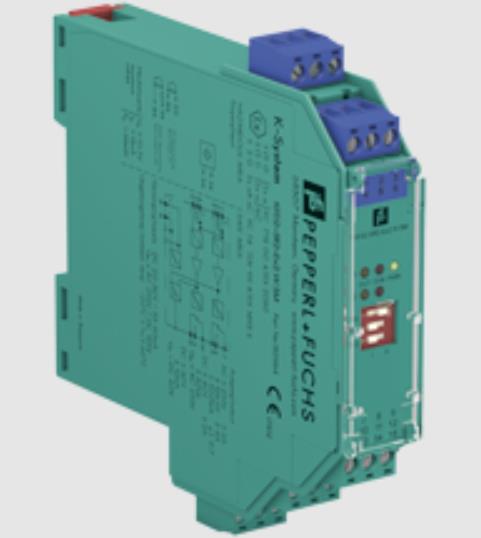

產品圖片：

信號類型 數字輸入

編程 通過 DIP 開關和可編程

功能安全相關參數

安全完整性等級 (SIL) SIL 2

供應

聯系 電源軌或端子 14+、15-

額定電壓 20 ... 30 伏直流

能量消耗 大限度。1.5 瓦

輸入

連接側 場邊

聯系 輸入 I：端子 1+、2+、3-；

輸入 II：端子 4+、5+、6-

額定值 符合。符合 EN 60947-5-6 (NAMUR)

開路電壓/短路電流 大約 8 V DC / 約 8毫安

開關點/開關滯后 1.2 ... 2.1 mA / 約 0.2毫安

線路故障檢測 斷線 I ≤ 0.1 mA , 短路 I > 6 mA

控制輸入 傳感器電源約 8.2 V，阻抗 1.2 kΩ

脈沖持續時間 > 200 μs 用于靜止監控，

> 250 μs 用于旋轉方向檢測

輸出

連接側 控制端

聯系 輸出 I：端子 7、8、9；輸出 II：端子 10、11、12

接觸加載 253 V AC/2 A/cos φ > 0.7；126.5 V AC/4 A/cos φ > 0.7；40 V DC/2 A 阻性負載

小開關電流 2 毫安 / 24 伏直流

通電/斷電延遲 大約 20 毫秒 / 大約 20 毫秒

機械壽命 10 7個開關周期

行程價值 靜止監測：

0.1 Hz；0.5赫茲；2赫茲；10 Hz

可通過 DIP 開關（S1 和 S2）調節
