關于rexroth先導式單向閥的選型指南

產品簡介

德國rexroth先導式單向閥SL 10...32

型號：

SL 10 PB1-4X/ SO313

Material No.R900058130

規格 10 … 32

組件系列 4X

大工作壓力 315 bar

大流量 550 l/min

特征

用于底板安裝

油口安裝面符合 ISO 5781-06-07-0-00 (NG10)、ISO 5781-08-10-0-00 (NG20)、ISO 5781-10-13-0-00 (NG32)

用于螺紋連接

用于一個執行機構油口的無泄漏阻塞

方向滑閥或方向座閥的可用附件，可選

外部先導油回油

可用于衰減釋放的帶預開口的型號，可選

具有多種開啟壓力，可選

單向閥安裝套件可單獨使用

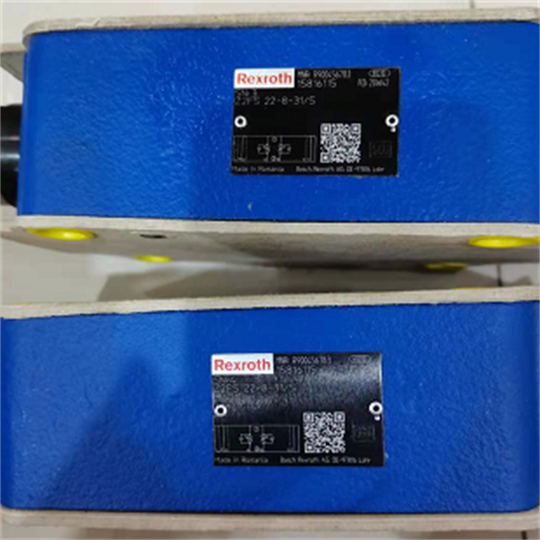

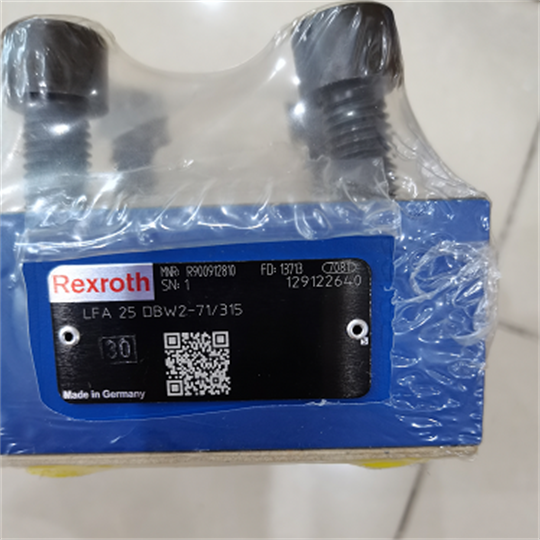

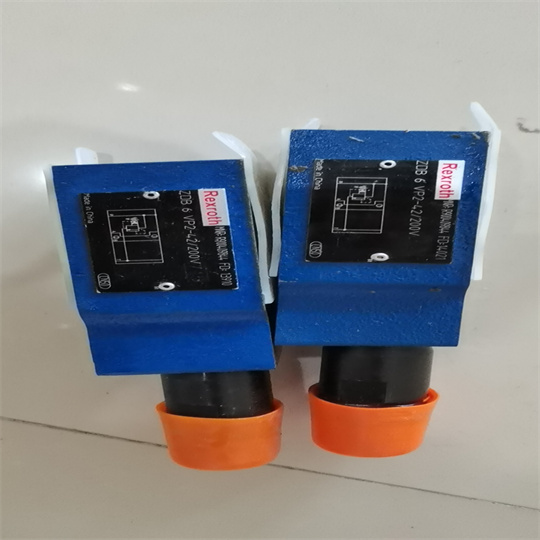

產品圖片

防腐蝕設計

條件：pA > pB + 開啟壓力（壓縮彈簧）。

油口 X 處的高先導壓力足以使控制閥芯 (4) 沿球座閥 (5)（型號“A”）方向移動，并推動提升座閥 (2) 離開其閥座。這便實現了兩個方向上的自由流動（主動保持打開）。

為確保座閥主動打開，控制閥芯 (4) 兩側上的壓力比與控制閥芯 (4) 或提升座閥 (2) 上的面積比同樣重要。

因此，為 SL 型（小環形區域）提供了帶預開口“A”和不帶預開口“B”的型號。 A4 (9)。

型號 “A”（帶預開口）

該閥配有一個附加的預開口。通過對油口 X 加壓，控制閥芯 (4) 將向右移動。這樣一來，滾珠 (5) 和提升座閥 (2) 將先后被推出閥座。

注意事項：

型號“A”：

由于使用的是具有擴大的開口控制面積比的兩級設置，使用較的先導壓力也可以安全卸載。

避免由于執行機構側壓力容積的衰減降壓而導致的換向沖擊。

型號“B”：

閥門不帶預開口時，可能會突然卸載所含的壓力容積。產生的換向沖擊不但會導致安裝組件的過早磨損，還會形成噪音。
