日本smc無桿氣缸CY1S-Z系列的使用說明

產品簡介

日本smc CY1S-Z 系列 磁偶式無桿氣缸 滑尺型/滑動軸承

配管形式 G 集中配管型

缸徑 10 缸徑 10mm

通口螺紋的種類 - M螺紋,Rc

氣缸行程 50 氣缸行程 50mm

調整形式 - 帶調程螺釘

磁性開關型號 - 無磁性開關

磁性開關個數 - 2個 或 無

訂制規格 - 標準

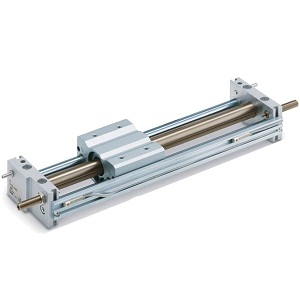

產品圖片

其他特性

配管連接口徑 M5X0.8

導軌形式 滑動軸承導軌型

動作方式 雙作用

使用流體 空氣

緩沖形式 墊緩沖 / 兩側液壓緩沖

使用壓力 0.18

高使用壓力 0.7

耐壓力 1.05

環境溫度 -10～60℃

給油 不給油式

行程長度允許差 0～+1.0

使用活塞速度 50～400

保持力 53.9

缸筒材質 不銹鋼

端蓋材質 鋁合金

活塞材質 鋁合金
