供應德國倍福單軸模組AX8108-0110-0000

產品簡介

通過已集成的 AX-Bridge 無需工具即可建立電氣連接：它自動連接 DC-Link、24 V DC 控制電壓和通過EtherCAT進行通信鏈接的模塊之間。

DC-Link 連接可以在加速和制動過程中進行能量交換，其中再生制動能量主要存儲在公共 DC-Link 中。

如果能量過 DC-Link 電容，則使用 AX881x 電容模塊的制動電阻器來抑制 DC-Link 電壓。

AX8000 多軸伺服驅動系統包含具有TwinSAFE的安全驅動技術的新功能：

AX8108、AX8118 和 AX8206 軸模塊包括一個與 EL6910 相對應的可編程 TwinSAFE Logic，

可以在伺服驅動器中直接實施安全應用。

用戶在驅動技術系統中實施安全應用時擁有更大的自由度，編程的靈活性有助于安全驅動技術的個性化設計以適應特定系統。

STO 和 SS1 安全功能可通過帶有訂購選項 -0100 (STO/SS1) 的 TwinSAFE 軸模塊實現。

這些功能可以通過硬接線和 FSoE 啟動。

對于帶有訂購選項 -0200（安全運動）的 TwinSAFE 軸模塊，各種內部和外部驅動信號可用于實現特定應用的安全功能。

照常，多反饋接口（訂購選項 -0x10）支持?jǐn)?shù)字編碼器系統 EnDat 2.2 和 BiSS C。另外兩個 D-sub 15 針連接器位于前蓋后面。

因此，一個或兩個 EnDat 或 BiSS 編碼器可以連接到一個單軸模塊。對于雙軸模塊，每個軸都分配了一個編碼器接口。

這些編碼器系統可用作主要或次要反饋接口。

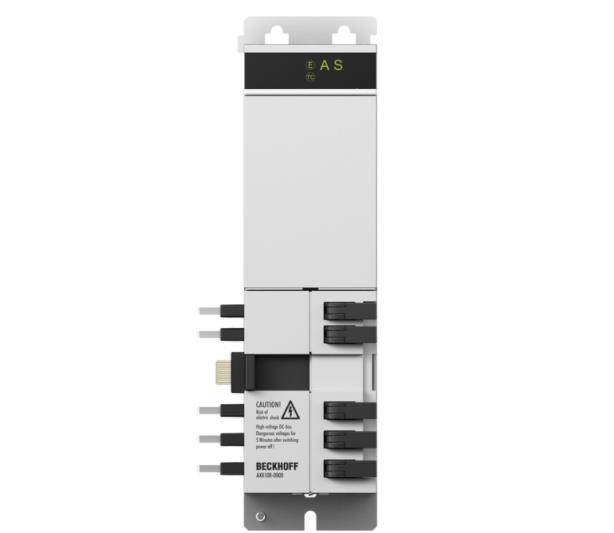

產品圖片

初級反饋意味著這些編碼器用作換向編碼器。三方電機或使用該反饋運行 Beckhoff 直線電機時就是這種情況。

二次反饋示例：帶 OCT 的 AM8000 伺服電機驅動主軸，該主軸額外配備線性編碼器以提。

技術數據 AX8108-0110-0000

功能 帶有 TwinSAFE Logic 和多反饋接口的軸模塊

頻道 1

直流鏈路電壓 大限度。848 伏直流電

額定輸出電流（通道） 8個

峰值輸出電流（通道） 20安

回饋 華僑城 , BiSS C , EnDat 2.2

系統總線 EtherCAT

驅動配置文件 CiA402 符合 IEC 61800-7-201 (CoE)

實現 STO 通過本地 TwinSAFE Logic、通過 FSoE 或通過安全輸入硬接線

安全停止功能 安全轉矩關閉 (STO)、安全停止 1 (SS1)

安全標準 EN ISO 13849-1: 2015 (Cat 4, PL e), EN 61508: 2010 (SIL 3) 和 EN 62061: 2005 + A1: 2013 / A2: 2015 (SIL CL3)

環境溫度（運行） 0…+40 °C，高 +55 °C 降功率（參見文檔）

批準/標記 CE、cULus、EAC
