德國burkert靜音電磁閥6724的類型描述

產品簡介

高的耐化學性

8.9 mm 結構寬度的緊湊型設計

DN 0.8 mm（真空度高達5 巴）和 1.2 mm（真空度高達3 巴）

快速、靜音切換，具有 < 20 dB（A）和極的功耗

高背壓密封性、出色的可沖洗性和 100％ 占空比

許多流體過程逐漸走進人們的生活。例如，

在醫療技術中，透析等治療可以在讓患者感

到舒適的家庭環境中進行。分析儀中的清洗

單元被放置在移液臂上或直接放置在噴墨打

印機中的打印頭上。這導致了應用對所需組

件有不同的要求。電磁閥切換時必須沒有

聲音。它們需要更小、更輕才能在移動設備

中使用。但較長的使用壽命和出色的開關動

態同樣重要。所有這些都集成在 6724 型靜

音閥中，由于其模塊化設計和不同的材料

選擇，這款閥門普遍適用。

高壓危險。

? 在松開管路或閥門之前檢查壓力關閉并排放管線。持續運行期間的燒傷危險/火災風險熱器件表面。

? 使 6724 型遠離易燃物質和介質，不要赤手觸摸它。

? 不要阻礙運行所需的散熱。隔膜磨損時介質泄漏。

? 定期檢查逸出的介質。

? 對于危險介質，保護周圍區域免受危險。為避免受傷，請注意：

? 防止系統/設備意外啟動。

? 請勿在潛在區域使用。

? 不要進行任何內部或外部更改。

? 只有經過培訓的人員才能進行安裝和維護工作。

? 供電中斷一段時間后確保過程的受控重啟。

? 遵守一般技術規則。

如果密封件未正確就位，則存在介質溢出的危險。

? 確保提供的密封件正確就位。

? 僅連接板具有足夠的表面質量和使用平面。

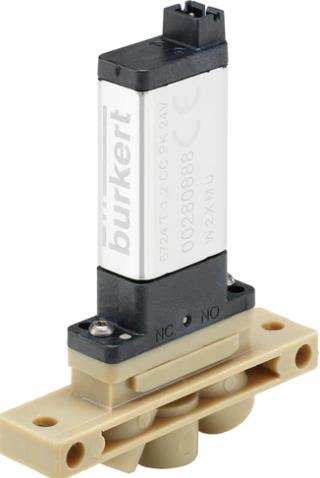

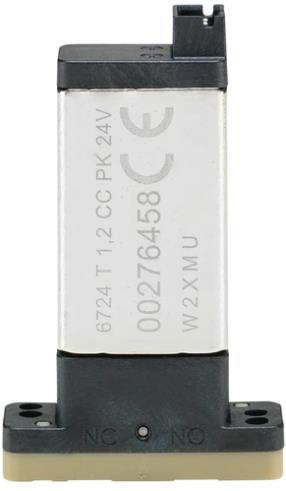

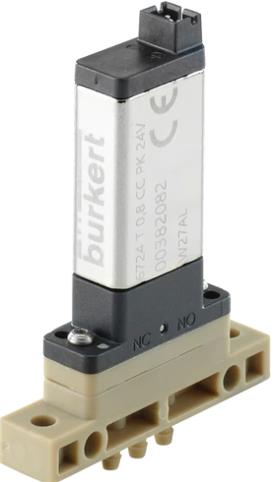

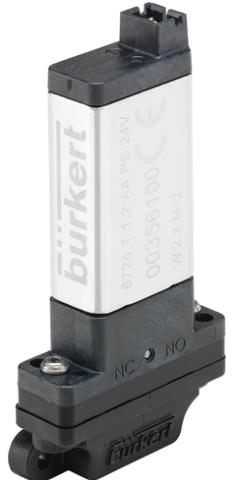

產品圖片

技術數據

材料

外殼 PEEK 或 PPS

密封 FFKM、EPDM 或 FKM

典型產品使用壽命 1000 萬次開關循環（根據長期實驗室測試）

內部容積 Bürkert 法蘭 (9 x 26)：約 38 μl

Bürkert 法蘭 (26 x 57) 水平：約 79 μl

螺紋版本 UNF ?"-28：約 59 μl

軟管接頭：約 68 μl

公稱尺寸 DN 0.8 或 DN 1.2

性能數據

開關噪音 30 dB (A)（<20 dB (A) 應要求2。））

開關時間3.) 打開：約 3 ms（壓力建立 0...10%）

關閉：約 3 ms（壓力降 100...90%）

占空比 連續運行

電氣數據

工作電壓 12 V DC、24 V DC（其他電壓應要求提供）

電壓容差±10%（包括殘余紋波）

額定電功率 1 W4.)

媒體數據

工作介質 耐中性和腐蝕性氣體和液體。

粘度（大）21 mm2/s

介質溫度 FFKM：+15 °C…+50 °C

氟橡膠：0 °C…+50 °C

三元乙丙橡膠：0°C…+50°C

批準和證書

食品適用性 FDA – 根據要求，僅使用密封材料 EPDM

適用于飲用水 KTW (W270) – 根據要求，僅使用密封材料 EPDM

氧氣應用 與流體接觸的材料 (BAM) 的氧氣適用性 – 根據要求，僅適用于密封材料

氟橡膠

符合 IEC 60144 的防護等級 IP40

過程/線路連接和通信

管道連接 Bürkert 法蘭 (9 x 26)

Bürkert 法蘭 (26 x 57) 水平

螺紋版本 UNF ?"-28

軟管尾部設計

電氣連接5.) 帶插銷的插頭，針間距 2 mm

環境與安裝

安裝位置 任意，好向上驅動

環境溫度 FFKM：+15 °C…+50 °C

氟橡膠：0 °C…+50 °C

三元乙丙橡膠：0°C…+50°C

1.) 使用壽命取決于介質、溫度、壓力、密封材料和個人操作條件。

2.) <20 dB(A) 可能使用可選的軟關閉電子設備

3.) 根據 DIN ISO 12238:2001 在 2 bar 和 20 °C 下在閥門出口處測量

4.) 無法進一步降功率

5.) 請單獨訂購帶絞線的連接插座

其他合適的連接器是 z。例如：W+P：521 系列（插座 521S-02-1；觸點 521S-01-2-00）或 JST（插座 PHR-2；觸點 SPH-002GW-P0.5S），支架

04/2015）。作為 PCB 連接器，我們建議引腳尺寸為 0.5 x 0.5 mm，間距為 2 mm，大連接器尺寸為 4.9 x 2.5 mm。例如。

Samtec SQT-102-01-x-S（x=L 或 F）或 W+P 系列 257 部件號257-002-1-50-00-6
