產品簡介

BSHP 滾珠滑塊 SNS，標準，鋼質，不帶珠鏈

型號：滾珠托架 KWD-025-SNS-C1-H-1

Material No.R162221320

產品特征：

各種不同預緊等級

經優化的入口區幾何結構，以及的滾珠，大程度地減少了彈性撓度的變化

滾珠滑塊的配件可從上面安裝

集成了全面密封

利用集成潤滑油箱實現潤滑量系統

所有配件均配置有端面緊固螺紋

可用于各種 SNS/SNO 滾珠導軌

極好的動態特性

滾珠滑塊出廠時已經過潤滑。

由于博世力士樂采用四排滾珠的設計， 所以在所有載荷方向均提供 兩點接觸。這將摩擦力減至小。

其他具備兩排或四排滾珠的四點接觸 滾珠導軌系統 受到多重摩擦：由于橫向載荷的滑差，如果在沒有載荷的情況下具有相當大小的預應力，則哥特式導軌結構會產生較大的摩擦力（取決于導軌的彎曲度和載荷，摩擦系數可增大五倍）。這種高摩擦導致產生更多的熱量。

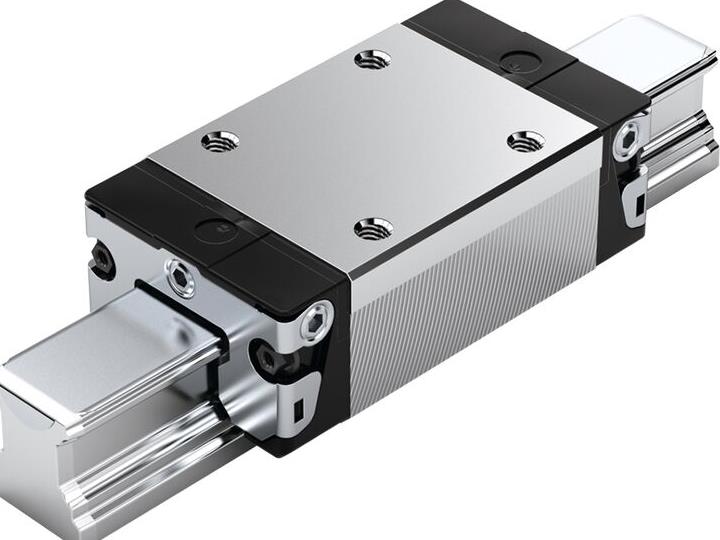

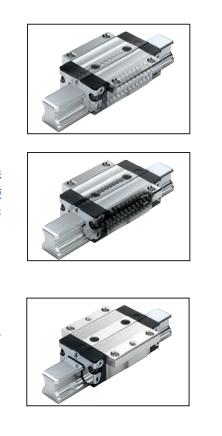

產品圖片：

一般說明

適用于所有滾珠導軌系統（即所有滾珠滑塊和滾珠導軌）的通用技術資料和計算方法。分別列出了單個滾珠滑塊和滾珠導軌相關的具體技術資料。

預緊等級

為了盡可能滿足廣泛的應用需求，博世力士樂提供各種不同預緊等級的滾珠滑塊。

提供以下預緊等級的滾珠滑塊：

無預緊載荷滾珠滑塊（預緊等級 C0）

中度預緊載荷滾珠滑塊（預緊等級 C1）

平均預緊載荷滾珠滑塊（預緊等級 C2）

高度預緊載荷滾珠滑塊（預緊等級 C3）

為了防止縮短使用壽命，預緊載荷不得過軸承 F 載荷的 1/3。

通常，滾珠滑塊的剛度隨預緊載荷的增加而增強。如果發生振動，請選擇一個相應別預緊載荷（≥ 預緊等級 C2）。

具備平行導軌的導軌系統

在選擇預緊等級時，還需注意導軌允許的平行偏移（“確等級選擇標準”）。

將滾珠導軌系統的確等級為 N 時，我們建議將預緊等級為 C0 或 C1，以避免因公差而產生扭應力。

滾珠滑塊 BSHP 亮點

? 運行精度提高將近六倍

? 摩擦力波動明顯降、摩擦力水平明顯降，特別是在外力作用下

? 極高的精度

? 出眾的質量

? 很小防銹油用量，精度等級為 XP；SP；UP

（將防銹油對環境的影響降到的程度）

? 具有zhuanli的入口區設計進一步提高了運行精度

? 兼具了所有力士樂滾珠滑塊的其他
