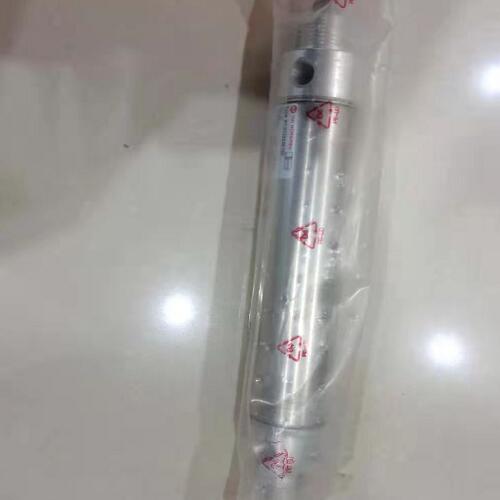

norgren雙作用氣缸SPC/000002/35操作方法

產品概覽:

活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈。活塞上的耐磨環可提高氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。耐磨環長使用聚氨酯、聚四氯乙烯、夾布合成樹脂等材料.活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定。滑動部分太短，易引起早期磨損和卡死?；钊牟馁|(zhì)常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。

標準: ISO 15552;ISO 6431;NFE 49-003-1;VDMA 24 562

理論力: 482 N

緩沖長度: 19 mm

密封: 聚氨酯

活塞頭密封: 聚氨酯

材料 - 活塞桿: 不銹鋼（馬氏體）

初始緩沖量: 12.3 cm3

高性能，穩定，性高

聚氨酯密封確保高效的摩擦運行和極長的使用壽命

磁性開關安裝與型材表面齊平

符合 ISO 15552, ISO 6431, VDMA 24562 和 NFE 49-003-1標準

帶內置式拉桿的型材缸筒

介質: 壓縮空氣

接口尺寸: G1/8

驅動: 雙作用

工作壓力: 1 ... 16 bar

工作溫度: -20 ... 80 °C

缸徑: 32 mm

活塞桿直徑: 12 mm

行程: 35 mm

氣缸可變螺紋: 外螺紋活塞桿
