產品簡介

主要特性

? 符合現行的CE和EN標準，無需額外的外部措施

? 可用作扭矩、速度或定位控制器

? 點到點定位，帶或不帶運動路徑平滑

? 位置同步

? 電子減速機

? 255 條位置指令

? 多種尋零方式

? 集成定位控制器

? 時間優化（梯形）或無抖動（S形）定位

? 對和相對運動

? 評估數字量對值編碼器(EnDat/HIPERFACE),有單圈和多圈兩種類型

安裝方式

底座上

螺釘夾緊

產品重量

2200 g

顯示

7 段式顯示

RCM 商標

c UL us (OL)

CE （見合格聲明）

符合歐盟電磁兼容性指令

符合歐盟機械指令

符合歐盟電壓指令

儲存溫度

-25 °C ... 70 °C

環境溫度

0 °C ... 40 °C

相對空氣濕度

0 - 90%

防護等級

IP10

IP20

污染等級

2

材料說明

RoHS 合規

油漆濕潤缺陷物質（PWIS）符合性

VDMA24364 區域 III

標稱工作電壓的相位

單相

標稱工作電壓，交流

230 V

允許的電壓波動

+/- 10 %

電源頻率

50 Hz ... 60 Hz

標稱電流

4 A ... 6 A

電源濾波器

集成

大中間電路電壓 DC

320 V

制動電阻

60 Ohm

脈沖功率，制動電阻

2.8 kVA

邏輯電源 DC 的標稱電壓

24 V

允許的邏輯電壓范圍

± 20 %

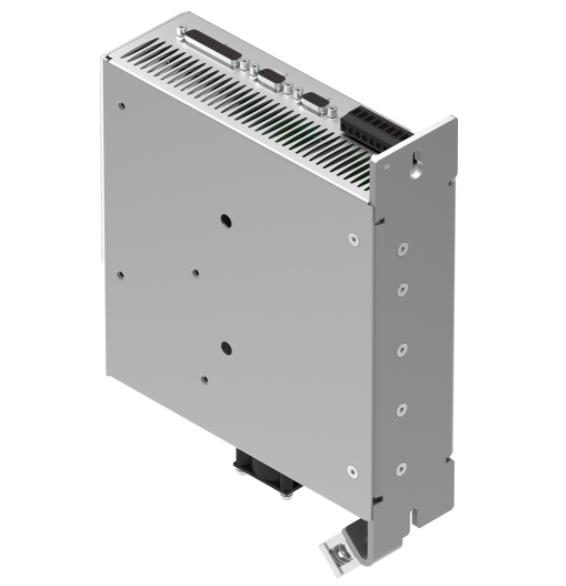

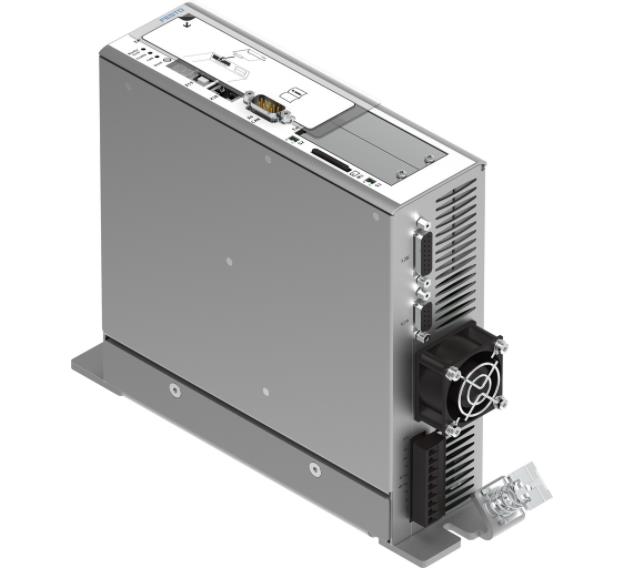

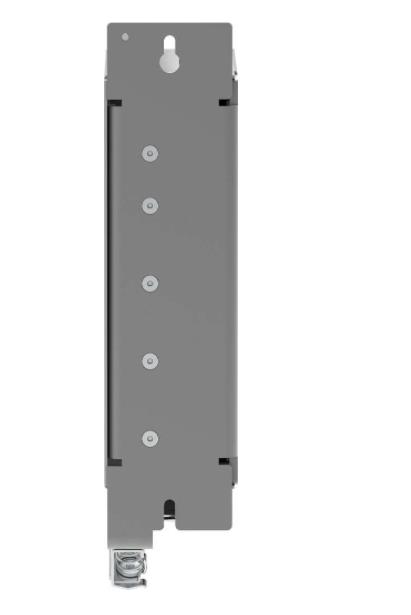

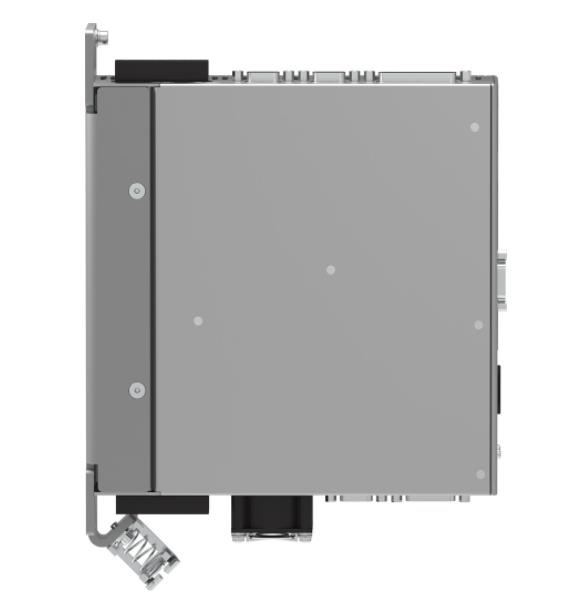

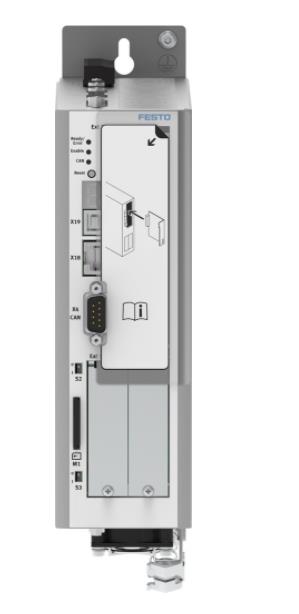

產品圖片

不帶夾緊制動裝置的邏輯電源的電流消耗

0.65 A

輸出電壓等級 AC

3x 0 - 270 V

標稱輸出電流

5 A

每個相位的標稱電流，有效

5 A

每個相位的峰值電流，有效

10 A

大峰值電流持續時間

5 s

控制器標稱輸出

1000 VA

大輸出

2000 VA

輸出頻率

0 Hz ... 1000 Hz

參數設置接口

參數設置和調試

USB

以太網

現場總線連接

CANopen

DeviceNet

EtherCAT

EtherNet/IP

Modbus/TCP

PROFINET

Profibus DP

通信配置

DS301/DSP402

FHPP

過程接口

I/O 耦合

用于 256 個定位設置

大現場總線傳輸速率

1 Mbit/s

總線連接

插頭

9 針

Sub-D

編碼器接口輸出，特點

分辨率 16384 ppr

編碼器接口輸出，功能

在速度控制模式下通過編碼器信號反饋實際值

為下游從站驅動器設定點

編碼器接口輸入，特點

三相編碼器信號

EnDat

HIPERFACE

RS422

SINCOS

編碼器接口輸入，功能

設定點轉速值作為編碼器信號

同步模式下從站驅動的速度。

數字邏輯輸入的數量

10

邏輯輸入特性

電隔離

可自由配置

邏輯輸入的工作范圍

8 V ... 30 V

24 V DC 數字邏輯輸出的數量

5

數字邏輯輸出的特點

電氣隔離

在某些情況下可自由配置

大數字邏輯輸出電流

100 mA

模擬量設定點輸入數量

2

設定點輸入的特點

差分輸入

可配置速度

可配置電流

設定點輸入的工作范圍

± 10 V

設定點輸入阻抗

20 kOhm

模擬量監控輸出數量

2

監視器輸出的工作范圍

± 10 V

監視器輸出的分辨率

9 bit

監視器輸出的特點

短路保護
