festo方向控制電磁閥MOEH-3/2-5,0-B的使用說明

產品簡介

閥功能

兩位三通，常開，單電控

驅動方式

電控

寬度

17.8 mm

標準標稱流量

600 l/min

工作氣口

Sub-base

c UL us - (OL)

防護等級

IP65

工作電壓

24V DC

工作壓力

2 bar ... 8 bar

結構特點

活塞閘閥

復位類型

彈簧復位

公稱通徑

5 mm

網格尺寸

18 mm

排氣功能

帶節流選項

密封原理

軟密封

安裝位置

可選

手控裝置

通過附件鎖定

先導類型

先導驅動

先導氣源

內先導

流向

不可逆

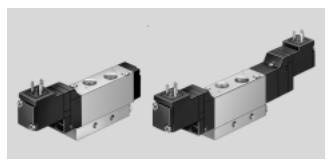

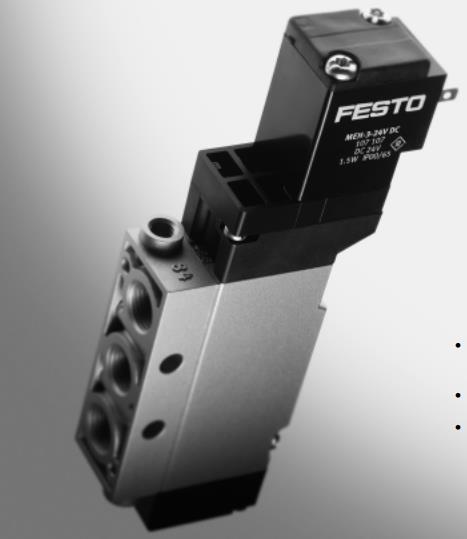

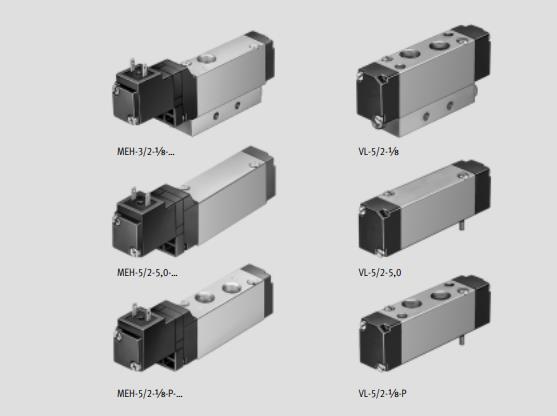

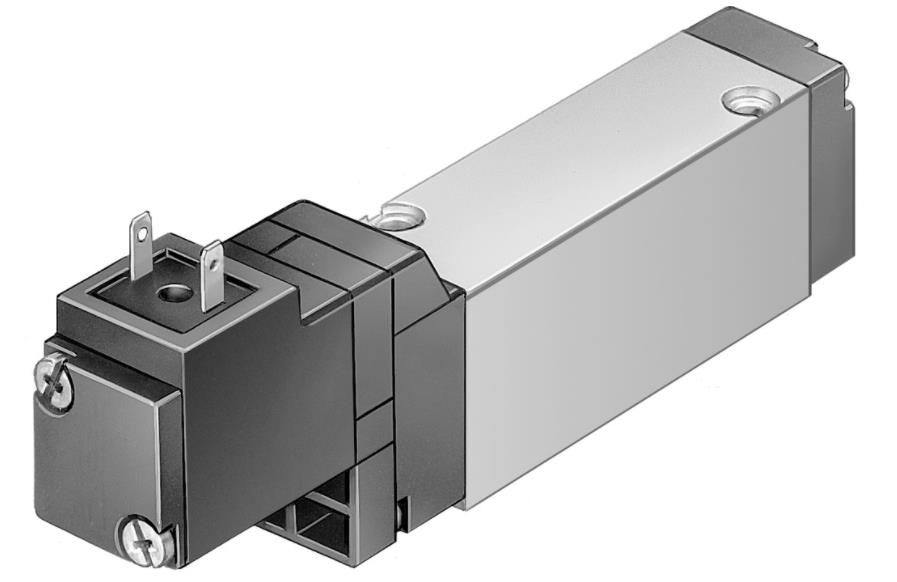

產品圖片

符號

00991140

搭接

正重疊

b 值

0.38

C 值

2.75 l/sbar

關閉時間

28 ms

打開時間

10 ms

持續通電率

線圈的特性參數

24 V DC：1.5 W

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

抗振性

運輸應用測試，嚴重性等級 1，符合 FN 942017-4 和 EN 60068-2-6 標準

耐沖擊性

沖擊測試，嚴重性等級 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蝕等級 CRC

2 - 中等耐腐蝕能力

儲存溫度

-20 °C ... 40 °C

介質溫度

-5 °C ... 50 °C

聲壓級

75 dB(A)

先導介質

壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

環境溫度

-5 °C ... 50 °C

產品重量

105 g

電氣接口

符合工業標準的 C 型插頭，9.4 mm

插頭

方形

安裝方式

底座上

先導排氣口 82/84

底座

氣接口，氣口 1

底座

氣接口，氣口 2

底座

氣接口，氣口 3

底座

底座

先導氣口 12

底座

先導氣口 14

材料說明

RoHS 合規

密封件材料

HNBR

NBR

外殼材料

壓鑄鋁
