講解rexroth比例方向閥4WREE6V32-3X/V/24F1

參數介紹:

電磁閥接線頭松動或線頭脫落，電磁閥不得電，可緊固線頭。

電磁閥線圈燒壞，可拆下電磁閥的接線，用萬用表測量，如果開路，則電磁閥線圈燒壞。原因有線圈受潮，引起絕緣不好而漏磁，造成線圈內電流過大而燒毀，因此要防止雨水進入電磁閥。此外，彈簧過硬，反作用力過大，線圈匝數太少，吸力不夠也可使得線圈燒毀。緊急處理時，可將線圈上的手動按鈕由正常工作時的“0”位打到“1”位，使得閥打開。

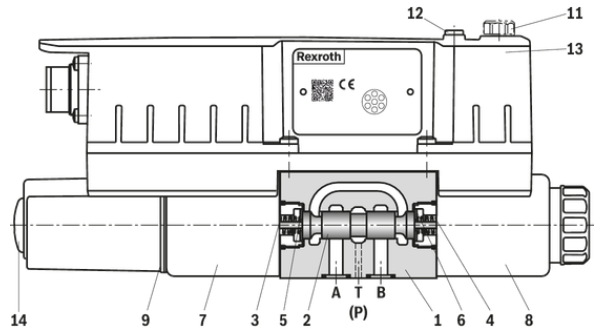

通過控制比例線圈（例如線圈 "b"對控制閥芯進行直動式操作

將控制閥芯與電氣輸入信號成比例地向左移動

這樣將通過具有漸進流量特性的節流橫截面，打開從 P 到 A 及從 B 到 T 的連接

在斷電狀態下，線圈的復位彈簧使得控制閥芯保持在機械中心位置。

使用 "V" 型閥芯機能的控制閥芯時，此位置與液壓中心位置不對應！

電動閥控制環關閉時，控制閥芯將位于液壓中心位置。

2 位 4 通或 3 位 4 通結構

用于底板安裝

油口安裝面符合 ISO 4401-03-02-0-05

調整體積流量的方向和大小

通過帶對中螺紋的比例線圈進行起動

彈簧定中的控制滑板

帶電壓或電流輸入（"A1" 或 "F1"）的集成控制電子元件 (OBE)
