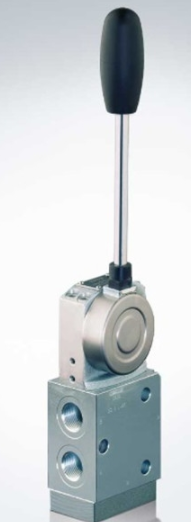

滑閥式換向閥HAWE結構說明SG1L-AK

,概述

滑閥式換向閥通常用于液壓油作介質的液壓系統。

換向閥用于控制液流方向，從而控制執行機構（液壓缸或液壓馬達）的運動方向。

這種換向閥設計成單體安裝，其特征為內泄漏平衡，因此，無須泄漏油口。

各種型號的閥相應適用于；

。直接管式連接或

。板式安裝

換向閥均由控制元件（滑閥包括閥體）和已直接安裝的操縱裝置所組成。

結構: 滑閥式方向控制閥

安裝: SG 型號 管式連接 SP型板式安裝

管式連接: 螺紋口 符合 DIN ISO 228/1 (BSPP) ,適用外螺紋管接口，

B型按DIN 3852。 P=進油口 A，B=負載口 R=回油口

安裝位置:任意

液流方向:按圖形符合，但也可反向，注意R油口的許用壓力

運行壓: Pmax= 400 bar, 與規格和操縱方式有關

壓力介質: 按照D51524液壓油，也可使用 HEPG型合成介質和HEES(合成酯)

環境溫度:約 -40 …. + 80 ℃ , 油溫: -25 …. +80 ℃ (注意粘度范圍)

SG0R-AK手動換向閥

SG0W-AK手動換向閥

SG0W-CK手動換向閥

SG1D-PK手動換向閥

SG2L7C-AK手動換向閥

SG3D-CK手動換向閥

SG3W-CK手動換向閥

SG3W-ME23/24手動換向閥

SG0W-CK01.061755手動換向閥
