DFM-32-125-P-A-GF費斯托導向桿氣缸作用

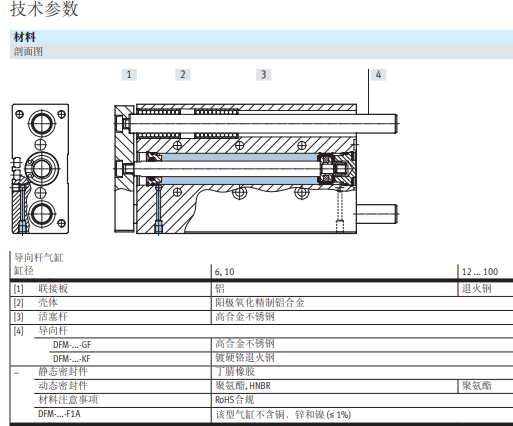

結構詳情;

導向桿氣缸 DFM 具有導向扭矩和側向力吸收以及堅固緊湊的結構，信賴。它適用于夾緊、提升和阻擋應用。

驅動器和導軌位于一個殼體中

扭矩和剪切載荷高

滑動導軌或循環滾珠軸承導軌

多種固定和安裝方式

派生型種類繁多，滿足個性化應用

端位的沖擊能量 0.4 J

容許扭矩負載 Mx 與行程成函數關系 6.5 Nm

結構特點 導軌

位置檢測 通過接近開關

符號 00991737

工作壓力 0.15 MPa ... 1 MPa

工作壓力 1.5 bar ... 10 bar

速度 0.8 m/s

工作模式 雙作用

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作和先導介質說明 可用潤滑介質工作（之后須一直潤滑介質工作）

負載重心到聯接板的距離 xs 50 mm

行程 125 mm

活塞直徑 32 mm

工作模式，驅動單元 聯接板

緩沖 兩端帶彈性緩沖環/墊

安裝位置 可選

導軌 滑動軸承導軌

耐腐蝕等級 CRC 1 - 耐腐蝕能力

油漆濕潤缺陷物質（PWIS）符合性 VDMA24364-B1/B2-L

環境溫度 -20 °C ... 80 °C
