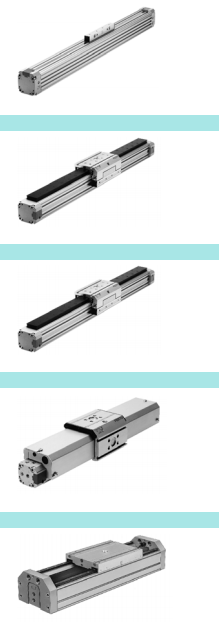

DGPL-50-770-PPV-A-KF-B無桿氣缸剛到實物

概述

· 安裝長度與行程相關，結構

緊湊

· 具有多種安裝方式和附件，

適用性強

· 可調終端位置緩沖系統

· 可與用于抓取和裝配技術的

模塊化系統組合使用

· 免維護 (對于使用壽命長達

 5000 km，帶循環滾珠軸承

導軌的產品而言)

· 多種派生型可供選擇:

夾緊裝置

加長滑塊

雙端進氣口

通過智能軟停止SPC11進行

電緩沖

· 活塞直徑 ? 18 ... 40 mm

· 行程長度 10 ... 2000 mm

· 導軌和滑塊裝有一個蓋子，

以防止微粒從上端和側面進

入

· 無間隙

· 堅固的導軌

· 適用于重型負載和較大的力

矩

行程

10 mm ... 3000 mm

活塞直徑

50 mm

短型號代碼

DGPL

緩沖

氣動緩沖，兩端可調

液壓緩沖器，穩定的特性曲線

安裝位置

可選

導軌

循環滾珠軸承導軌

聯軸器設計

正向鎖定（槽）

位置檢測

通過接近開關

符號

00991254

工作壓力

0.15 MPa ... 0.8 MPa

工作壓力

1.5 bar ... 8 bar

工作模式

雙作用

工作介質

壓縮空氣，符合 ISO 8573-1:2010 [7:-:-]

工作和先導介質說明

可用潤滑介質工作（之后須一直潤滑介質工作）

耐腐蝕等級 CRC

0 - 無耐腐蝕能力

環境溫度

-10 °C ... 60 °C

緩沖長度

30 mm

6 bar 時的理論力值，返回行程

1178 N

6 bar 時的理論力值，前進行程

1178 N

移動質量

3000 g

0 mm 行程的移動質量

3000 g

0 mm 行程的基本重量

9600 g

每 10 mm 行程的額外移動質量

167 g
