該數字量輸入模塊可接收來自現場設備(如：傳感器等)的控制信號。

每個輸入模塊均帶有抗干擾濾波器。

現場層和系統層之間經電氣隔離。

數字量輸入數量 4

通道總數量(模塊) 4

信號類型 電壓

電壓信號類型 24 VDC

傳感器供電電壓 24 VDC

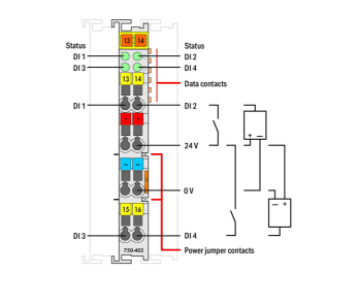

傳感器連接 2 x (2線, 3線); 連接其他傳感器時,必須使用一個合適的現場側接線模塊(如750-614)。

輸入特性 高電平觸發輸入濾波(數字量)

3 ms信號(1)各通道輸入電流(典型) 4.5 mA信號(0)電壓范圍

?3 … +5 VDC信號(1)電壓范圍 15 … 30 VDC輸入數據寬度(內部) (大) 4 bits供電電壓(系統)

連接技術：輸入端/輸出端 8 x 籠式彈簧接線單元(CAGE CLAMP?)

連接類型(1) 輸入/輸出

單股導線 0.08 … 2.5 mm2 / 28 … 14 AWG

細多股導線 0.08 … 2.5 mm2 / 28 … 14 AWG

剝線長度 8 … 9 mm / 0.31 … 0.35 英寸

Geometrical Data

寬度 12 mm / 0.472 inch

高度 100 mm / 3.937 inch

深度 69.8 mm / 2.748 inch

以DIN導軌的上邊線為基準的深度 62.6 mm / 2.465 inch

機械參數

安裝方式 DIN-35型導軌

接插式連接器 否

材料參數

顏色 light gray

外殼材料 聚碳酸酯,尼龍6.6

火災荷載 1.163 MJ

重量 45.5 g

一致性標志 CE

Environmental Requirements

允許環境溫度(運行時) 0 … 55 °C

允許環境溫度(儲存) -40 … 85 °C

防護類型 IP20IP20

污染等級(5) 2,符合IEC 61131-2標準

工作海拔 0 … 2000 m
