迪普馬壓力控制閥主要構造DS3-S10/11N-D24K1

電磁閥：DS3-S4/11N-D24K1

 比例閥DSE3J-Z30/20N-E1K11

DS3-S2/11N-D24K1

— RM*-W 型閥是一種壓力控制閥，帶螺紋油口?？捎脠A形螺

母固定在安裝板上。

— 該閥分可為2種規格：RM2-W為直動式閥，大流量50

l/min； RM3-W為先導式閥，大流量75 l/min。

— 通常供貨時帶沉頭內六角調整螺釘，鎖緊螺母和大調節限位器。

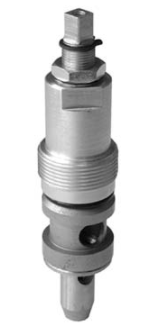

— DBV型閥是一種插裝式直動型壓力控制閥，它可安裝在集成

塊或閥板上。

— 該閥通常用于控制液壓回路的大壓力，也可用于限制液

壓執行機構運動變化過程中產生的峰值壓力。

— 該閥可提供不同的壓力調整范圍，

DS3-S4/10N-D220K1電磁方向閥

DS3-S4/10N-D24K1電磁方向閥

DS3-SA1/10N-A230K1電磁方向閥

DS3-SA2/10N-D24K1電磁閥方向閥

DS3-TA23/10N-A230K1電磁方向閥

DS3-TB/10N-A230K1電磁方向閥

DS3-TB23/10N-D24K1電磁方向閥

DS5-RK/12N-D24K1電磁方向閥

DS5-S1/10V-D24K1電磁閥

DS5-S2/12N-A230K1電磁方向閥

DS5-S2/12N-D24K1電磁方向閥

DS5-S4/10N-A230K1電磁閥

DS5-S4/12N-A230K1電磁方向閥

技術參數

（在溫度50℃，油液粘度36cst條件下測得） RQRM3-P    RQRM5-P RQRM7-P    RQAM5-P    RQAM7-P

工作壓力 bar 350

流量 l/min 100 200 300       2 0 0

300

環境溫度范圍 °C –20～+50

油液溫度范圍 °C –20～+70

油液粘度范圍 cSt 2,8～380

TJ過濾精度 μm（） < 25

TJ油液粘度 cSt 25

質量 kg 5 5,8          8          12          20,5

調整旋鈕

RQ型閥可選配SICBLOC調整旋鈕，但只能用于主閥壓力調節。操作時，應按下并旋轉。

若需要,  型號標注增加選項M

迪普馬壓力控制閥主要構造DS3-S10/11N-D24K1
