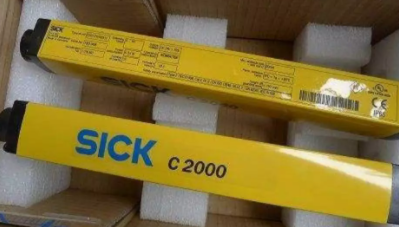

C4C-SA04530A10000安全光幕C4C-EA04530A10000

C2C-EA04530A10000

C2C-SA06030A10000

C2C-EA06030A10000

C2C-SA07530A10000

C2C-EA07530A10000

C2C-SA09030A10000

C2C-EA09030A10000

C2C-SA10530A10000

C2C-EA10530A10000

C2C-SA12030A10000

C2C-EA12030A10000

C2C-SA13530A10000

C2C-EA13530A10000

C2C-SA15030A10000

C2C-EA15030A10000

概覽

? 耐用設計體現出的設備理念

? 支承方式專為 360 定位而設計

? 與其他制造商的控制器的互用性

? 集成的故障識別功能和雙通道輸出設計

? 經 GB 4584

? 透明保護蓋不易碎且耐用

長度450MM，

保護距離15米，

分辨率30mm，

響應時間3秒，

系統接口 M12公插頭，5 針

防護等級 III (IEC 61140)

供電電壓 24 V DC (19.2 V ... 28.8 V)

外殼材料 鋁制擠壓型材

安全光幕 deTec2/4 基本型 連接至 UE48-2OS。

運行模式：使用重啟聯鎖和外部設備監控。

作用原理

光路暢通時輸出端 OSSD1 和 OSSD2 帶電。如果 K1 和 K2 的靜止位置正確，則系統啟動準備就緒并等待一個輸入信號/接通

信號。通過按下并再次松開按鍵 S1 接通 UE48-2OS。輸出端（觸點 13 - 14 和 23 - 24）接通繼電器 K1 和 K2。

如果一束或

多束光線中斷，輸出端 OSSD1 和 OSSD2 斷開 UE48-2OS。繼電器 K1 和 K2 關閉。

監控卷簾門

保護電梯井道和電梯室之間的縫隙

轎廂頂和井坑防護

防護電梯井道與電梯轎廂之間的縫隙

自動窗安全防護

deTec 變型: deTec4 Core /deTec 變型: deTec2 Core

分辨率: 30 mm

保護距離: 15 m

保護區高度: * mm

類型: 類型 4/2

系統接口: M12公插頭，5 針

外殼防護等級: IP65, IP67

C4C-SA04530A10000安全光幕C4C-EA04530A10000
