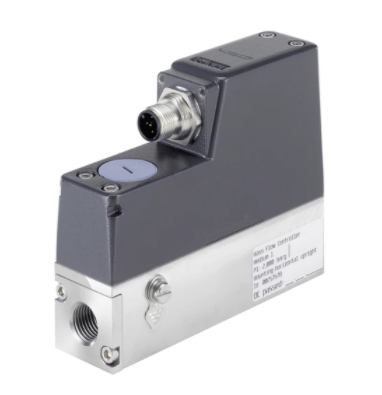

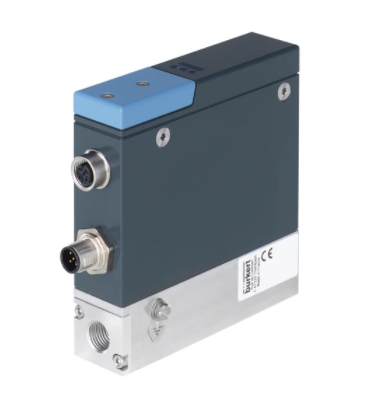

德國BURKERT氣體質量流量計 訂單號：376687

技術屬性：特征

類型

8742

聚合狀態

氣體

測量

流

操作模式

控制

參考介質 1

氧氣、氮?dú)?、空?/p>

流量范圍 介質 1

3

單元介質 1

升/分鐘

校準壓力med.1

3,000

壓力單位

酒吧

電源電壓

24V 直流電池電壓

能量消耗

3 瓦

實際價值

總線/CANopen

端口連接

G1/4 螺紋端口

材料

鋁

密封材料

FKM

安裝位置

垂直，向動

線圈尺寸

20 × 20

孔口尺寸

0,6mm

類型 2

2871

傳感器塊

分流器 C1

傳感器功能

沒有

電源線圈

2 瓦

身體特征

沒有

輸出壓力。 醫學。 1 在 Qn。

1,50000

校準介質 1

空氣

測量范圍

1 : 50

大限度。 閥門壓力

3 巴 / 3 巴 / 3 巴

大限度。 中壓

3 巴

傳感器類型

CMOS傳感器

輸入標稱值

默認為實際值輸出

UL 功耗

4,5 瓦

典型功耗

3 瓦

?？?/p>

適用于氧氣應用（非金屬接液材料經過氧氣測試，例如 BAM、CTE），DIS 1000020797

訂單號 00810383 V版本 03 以及 00810417 版本 03 使用說明勘誤表

在軟件版本自 A. 14.00.00 起的設備上，用于選擇數字通信（büS 或 CANopen）的開關已不可使用。

將 Bürkert Communicator 軟件用于選擇數字通信。

基本設置可客戶自定義。

數字通信的可選工作模式為 büS 或 CANopen.

如需更改數字通信的工作模式，應當執行如下步驟：

→ 選擇設備。

→ 訪問 General settings 菜單 Parameters büS Advanced Bus m

→ 選擇數字通信的工作模式。

→ 重啟設備。

 更改現場總線工作模式。

 如果將現場總線工作模式設為 büS ，則 CANopen status 置于 Operational 并 büS 傳輸 PDO。

 如果將現場總線工作模式設為 CANopen，則 CANopen status 置于 Pre-op ，直至 CANopen 網絡主站

將設備切換至 Operation

預期用途

8742 型和 8746 型質量流量計 (MFM) 或質量流量控制器

(MFC) 使用不當可能會對人員、附近設備和環境造成危害。

8742 或 8746 型質量流量計僅用于測量純干氣體的質量流量。

8742 或 8746 型質量流量控制器僅用于調節純干氣體的質量

流量。

? 該設備設計用于防爆等級 II 3G Ex nA IIC T* Gc X 和防爆等

級 II 3D Ex tc IIIC T***°C Dc X（參見批準貼牌上的說明，

章節 ?4.2.3 Ex 區域內的環境溫度和溫度等級“）。

? 使用時，請注意合同文件、使用說明以及 8742 或 8746 型銘

牌上規定的允許數據以及運行和使用條件。

? 只能將設備與 Bürkert TJ或批準的三方設備和組件一起

使用。

? 正確運輸、存儲和安裝以及小心操作和維護是安全和無故障

運行的先決條件。

? 僅按規定使用設備。

特殊安全提示

危險！

拔下電氣圓形插頭時有風險。

? 在給設備布線之后， M12連接器利用擰接的防撞蓋板固定防

止無工具情況下拔出。

? 只能在切斷電源情況下拔下電氣圓形插頭。

打開設備時有風險。

? 只有當不存在 Ex 氣壓時，才能打開封閉插塞。

? 設定現場總線或者更換配置存儲器時應當不存在 Ex 氣壓。

? 調試之前，通過擰接固定螺釘來固定防撞蓋板防止無工具情

況下取下。

靜電放電會帶來風險。

在突然放電時，帶靜電電荷的設備或人員在 Ex 區域有

風險。

? 通過適當措施確保 Ex 區域不會有靜電電荷。

? 只有用潮濕或防靜電布輕輕擦拭，才能清潔設備表面。

危險！

為了避免風險，在 Ex 區域內工作時，除了使用說明中的安

全提示之外還應當遵守以下內容：

? 注意關于溫度等級、環境溫度、防護等級、擰緊扭矩和電壓

的規定。

? 不要在點火溫度于 Ex 區域貼牌上所示的點火溫度的氣體或灰

塵情況下裝入設備。

? 只允許合格的人士進行安裝、操作和保養。

? 在建設和運行時，應當遵守適用的安全法規（包括所在國的

安全法規）以及一般技術規則。

? 不要自行維修設備，而是將其更換為等效設備。

? 維修只能由制造商執行。

? 不得讓設備承受過使用說明所述的機械和/或熱應力閾值。

? 僅使用針對相應使用范圍批準的電纜，并根據配套裝配說明

連接。

? 只有將符合 IEC 61076-2-101 的適當圓形連接器或附帶的

M12螺帽一起使用才能確保防護等級。

? 在 Ex 大氣壓下，電氣連接應當通過符合 IEC 61076-2-101 的

適當注塑成形圓形連接器或附帶的 M12螺帽來完成
