日本CKD喜開理級雙活塞氣缸雙作用·微速型(-MF/BF)

規格

項目

缸徑

動作方式

使用流體

高使用壓力

使用壓力

環境溫度

連接口徑

行程允許誤差

使用活塞速度

不回轉精度

活塞桿

軸承形式

緩沖

給油

允許吸收能量

mm

MPa

MPa

℃

mm

mm/s

J

雙作用型

壓縮空氣

0.70

5～60

0～－5 1～200

滑動軸承

滾動軸承

帶橡膠緩沖

不可給油

0.303

STR2-MF（滑動軸承）、STR2-BF（滑動軸承） φ10 φ16 φ20 φ25 φ32

0.061

Rc1/8

0.15

M5

0.1

行程

機種型號

φ10

φ16、φ20、φ25、φ32

50 5 10

100

10、20、30、40、50

10、20、30、40、50、60、70、80、90、100

 缸徑 標準行程 大行程 小行程 帶開關小行程

開關規格

●單色/雙色表示型

項　　目

用途

電源電壓

負荷電壓

負荷電流

指示燈

有接點2線式

可編程控制器專用

－

DC10～30V

5～20mA（注1）

可編程控制器、繼電器用

DC12V/24V

5～50mA

AC110V

7～20mA

DC5/12/24V

50mA以下

AC110V

20mA以下

可編程控制器、繼電器用

DC10～28V

DC30V以下

50mA以下

可編程控制器、繼電器用

IC回路（無指示燈）、串連用

無接點2線式 無接點3線式

K2H?K2V K2YH?K2YV K3H?K3V K3YH?K3YV K0H?K0V K5H?K5V

－ － 發光二極管（ON時燈亮） 紅色/綠色發光二極管（ON時燈亮） 發光二極管（ON時燈亮） 紅色/綠色發光二極管（ON時燈亮） 發光二極管（ON時燈亮） ●帶預防維護輸出

項 目

用途 可編程控制器專用

－

DC10～30V

5～20mA

20mA以下

可編程控制器專用

－

DC10～30V

5～20mA

5～20mA以下

可編程控制器、繼電器用

DC10～28V

DC30V以下

50mA以下

50mA以下

可編程控制器、繼電器用

DC10～28V

DC30V以下

50mA以下

50mA以下

無接點3線式 無接點4線式 無接點3線式 無接點4線式

K2YFH/V K3YFH/V K2YMH/V K3YMH/V

紅色/綠色發光二極管（ON時燈亮）

DC30V以下

黃色發光二極管（ON時燈亮） － 注1: 上述負荷電流的大值：20mA為25℃時的值。開關使用的環境溫度高于25℃時，負荷電流值于20mA。（60℃的情況下為5～10mA）

安裝位置調節部位

預防維護輸出部位

電流電壓

負荷電壓

負荷電流

負荷電壓

負荷電流

通常輸出部位預防維護輸出部位指示燈

STR2-MF

STR2-BF

STR2-MF

STR2-BF

±0.3゜ ±0.1゜

0.181

±0.2゜ ±0.3゜

0.68 1.3

〈型號表示例子〉

選項注意事項：

STR2-MF-16-30-K0H-R-F

機種：級雙活塞桿型氣缸 微速型

a 軸承方式 ：滑動軸承

b 缸徑 ：φ16mm

c 配管螺紋種類：Rc螺紋

d 行程 ：30mm

e 開關型號 ：有接點K0H開關、導線1m

f 開關數 ：前端帶1個 g 選擇項 ：端板材質：鋼 ●開關本體的型號表示方法

e

型號表示方法

注1：后方配管型“R”的大行程如下所示

?φ16 ：70行程

?φ20?φ25 ：60行程

?φ32 ：50行程

注2：STR2-BF-10不能使用有接點開關。

此外，我公司還備有 開關型號以外的開關。

 （按訂單）有關詳細情況請參考卷末1頁。

d 行程 a 軸承方式

內　　容 e 開關型號

※導線長

f 開關數

g 選擇項

符號

選

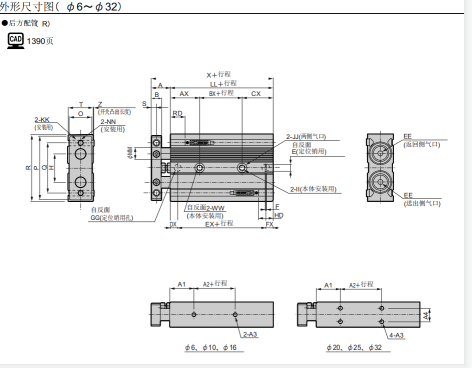

外形尺寸圖

與雙作用STR2系列相同。請參考1356頁。

有關測定方法的技術資料，請參考測定方法（

日本CKD喜開理級雙活塞氣缸雙作用·微速型(-MF/BF)
