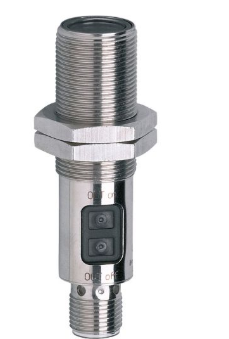

IFM光電傳感器OM0011附帶說明

產品概述：

光電傳感器堪稱“人工眼”，我們很難想象沒有光電傳感器的自動化技術。光電傳感器被用于要求對物體準確位置進行且非接觸檢測的場合。該傳感器不受物體材料影響。與電感式接近開關相比，光電傳感器的檢測范圍要大得多。

對射式光電傳感器的特點是檢測范圍大。該系統包括2個獨立組件：發射器和接收器。光僅沿一個方向傳播（從發射器到接收器）。不受應用的各類不利因素影響，例如空氣中的粉塵、透鏡上的污物、蒸汽或霧氣等。

鏡面反射式光電傳感器將發射器和接收器集成在一個外殼中。反射鏡將發射光反射回接收器。不帶偏振濾光鏡的版本使用紅外光，帶偏振濾光鏡的版本使用可見紅色光。

漫反射式光電傳感器用于直接檢測物體。發射器和接收器也集成在一個外殼中。發射器發射光，光經物體反射后由接收器檢測。傳感器對物體反射的光進行評估，因此無需額外的部件（例如鏡面反射式傳感器需要使用反射鏡）。

產品特性;

使用可見紅光，可輕松對準

用于衛生應用的版本

用于檢查運行、開關狀態和功能的 LED 顯示

安裝中進行的設定過程節約時間和成本

系統組件，可輕松和安全地安裝

堅固的不銹鋼外殼，適用于嚴苛的工業環境

極長量程

通過按鈕對靈敏度進行直觀設定

多樣的固定組件，用于快速方便的安裝

可編程亮通/暗通模式

技術參數：

產品特征

光線種類 紅光

外殼 螺紋結構

尺寸 [mm] M18 x 1 / L = 72

應用

特殊的性能 偏振濾光鏡

功能原理 鏡面反射光電開關

電氣數據

工作電壓 [V] 10...36 DC

電流損耗 [mA] 20

防護等級 II

反相保護 有

光線種類 紅光

波長 [nm] 624

輸出

電氣設計 PNP

輸出功能 亮通和暗通模式; (可選)

開關量輸出DC電壓降值 [V] 2.5

開關量輸出DC的持續電流負載 [mA] 150; (200 (...60 °C))

開關頻率DC [Hz] 2000

短路保護 有

短路保護類型 脈沖

過載保護 有

監控范圍

棱鏡反射鏡的檢測距離 [m] 0.03...5; (棱鏡反射鏡 ? 80 E20005)

出廠設定

暗通模式

檢測距離可設 有

光斑直徑值 [mm] 200

光點尺寸參考 檢測距離

偏振濾光鏡 有

工作條件

環境溫度 [°C] -25...80

外殼防護等級 IP 67

/測試

EMC電磁兼容

EN 60947-5-2

MTTF [年] 431

機械技術數據

重量 [g] 61.8

外殼 螺紋結構

尺寸 [mm] M18 x 1 / L = 72

螺紋代號 M18 x 1

原材料 不銹鋼(1.4404 / 316L); PA; LCP; EPDM; TPU

透鏡材料

PMMA

顯示器/操作件

顯示

開關狀態

1 x LED, 黃色

附件

供貨范圍

固定螺母: 2 x

按照cULus工作電壓"電源級2"

包裝單位 1 件

電氣連接

接口 接插件: 1 x M12
