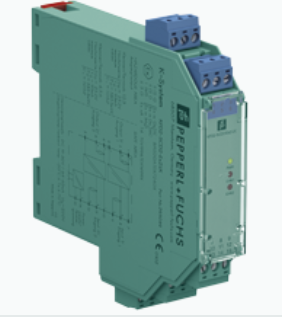

倍加福模擬量輸出安全柵KFD2-SCD2-Ex2.LK

特點如下：

1、單通道；

2、防爆等級EEx ia ICC；

3、短路及短路檢測。

模擬量輸出安全柵將4-20mA電流從安全區傳遞到危險區。智能數字信號疊加在安全區和危險區的模擬信號上。

HART信號允許安全區和危險區雙向傳輸。

技術參數

系統插接口（連接器），和各個控制器（DCS/ESD）匹配

預先裝配的系統電纜連接方式，縮減開車時間

更換模塊時無需再接線

可安裝于Division 2/ Zone 2危險場合

信號類型模擬輸出

供應

連接電源導軌或端子14 +，15-

額定電壓Un 20 ... 35 V DC

紋波在供應公差之內

在10 mA（相當于500Ω）負載下20 mA時的功耗為1.4 W

功耗20 mA時為1.8 W

bbbbb

連接端子7-，8 +，（9+）; 10-，11 +，（12+）

電壓降約 4 V或20 mA時的內部電阻200Ω

bbbbb電阻> 100kΩ，當現場的布線電阻> 16 V時（相當于20 mA時為800Ω）

電流4 ... 20 mA限制為大約 25毫安

輸出

連接端子1 +，2-; 4 +，5

電流4 ... 20 mA

負載100 ... 700Ω

20 mA時電壓≥14 V

轉移特性
